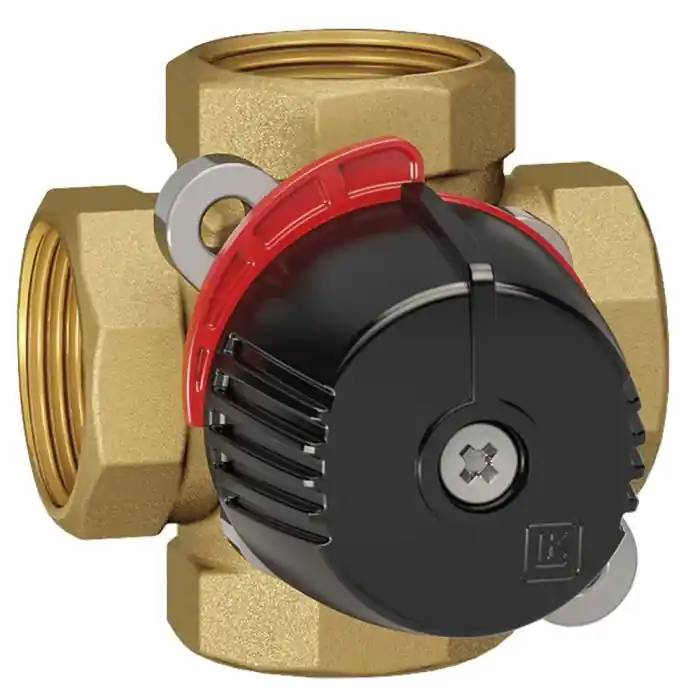

Vanne mélangeuse laiton 4 voies femelle 1″ (26/34) – Kvs 10 – Thermador
La vanne mélangeuse à quatre voies est utilisée pour mélanger l’eau chaude venant du générateur (chaudière, capteur solaire, pompe à chaleur ..) et l’eau de retour refroidie. Cela permet d’obtenir une température de confort optimale et de limiter la consommation d’énergie. Son utilisation est très courante dans les systèmes de chauffage central, notamment dans les installations avec des planchers chauffants ou des radiateurs. En empêchant leau de circuler à une température trop élevée dans les équipements, la vanne évite la surconsommation dénergie, ainsi que la détérioration des radiateurs. En ce qui concerne les chaudières, un retour deau froide trop important pourrait provoquer de la condensation et réduire leur durée de vie. La vanne mélangeuse 4 voies en laiton est appréciée pour sa robustesse et sa résistance à la corrosion. Le laiton est un matériau idéal pour les installations hydrauliques car il assure une bonne longévité et une excellente étanchéité.
Pose à droite ou à gauche de la chaudière : Le boisseau tourne sur 360°. Le 1/4 de tour est donné par la position du disque rouge avec butées intégrées. Il n’est pas nécessaire de démonter le mécanisme pour pouvoir installer la vanne dans toutes les configurations voulues.
Une pièce détachée manquante ? Découvrez la pochette de joints PJL spécialement conçue pour ce produit.
Données techniques
- Température de fonctionnement : 5°C à 110°C
- Plage de température : 0°C à 120°C
- Pression maxi. de fonctionnement : 10 bar
- Pression differentielle maxi : 1 bar
- Angle de rotation : 90° / 360°
- Glycol admissible : 50%
- Ethanol admissible : 30 %
- Couple minimum pour les 4 voies : 1 Nm
- Corps de la vanne : laiton
- Boisseau – papillon : laiton
- Couvercle interne : PPS composite
- Couvercle externe : Alumunium DN 15 – 32, Composit DN40 – 50
- Axe : laiton
- Joints d’axe : 2 joints toriques EPDM
- Filetage : femelle 1″ (26/34)
- Kvs m/h : 10
Entretenir votre vanne
Les vannes, tout comme les radiateurs, les chaudières, les ballons ou tout autre équipement de chauffage, nécessite un contrôle et un entretien annuel, pour sassurer de leur bon fonctionnement. Il est plutôt recommandé de le faire en été ou début dautomne, à linstar du ramonage des cheminées, pour se laisser plus de latitude en cas de réparations à faire.
- Manipulation annuelle : testez la vanne une fois lan pour vous assurer quelle ne se grippe pas à cause de dépôts de tartre ou dimpuretés dans leau du circuit.
- Protection contre le calcaire et lubrification : la vanne peut accumuler des saletés et du calcaire. Pour ce dernier, plus encore si vous vivez dans une région en souffrant beaucoup, il est conseillé de démonter la vanne une fois par an pour la nettoyer entièrement avec du vinaigre blanc et un chiffon en microfibre. Si la vanne devient difficile à manipuler, il peut être utile dappliquer un lubrifiant adapté aux installations hydrauliques sur les parties mobiles. Cela réduit les frictions et facilite les mouvements.
- Contrôle de létanchéité : il est important de sassurer que la vanne ne présente pas de fuites au niveau des raccords. Si une fuite est détectée, il peut être nécessaire de resserrer les connexions ou de remplacer les joints détanchéité.
- Remplacement en cas dusure : Si malgré lentretien la vanne montre des signes de faiblesse (fuites persistantes, blocage, corrosion avancée), il est préférable de la remplacer afin de ne pas compromettre le bon fonctionnement de linstallation.
