Description

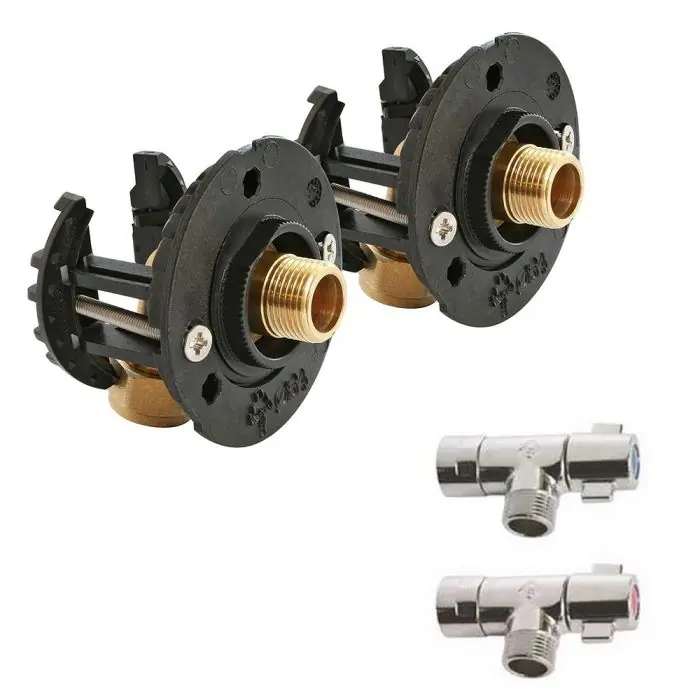

Kit avec robinets – Sortie de cloison FIXOPLAC lavabo/évier – raccord coudé PER à compression – Mâle 3/8″ (12/17) Somatherm
Le kit avec robinets et sortie de cloison FIXOPLAC pour lavabo ou évier, équipé dun raccord coudé PER à compression et dun embout mâle 3/8″ (12/17), est une solution complète proposée par Somatherm pour des installations sanitaires fiables et performantes. Ce kit pratique inclut des robinets de qualité et une sortie de cloison conçue pour faciliter le raccordement des tuyaux en PER, tout en garantissant une étanchéité durable. Compatible avec les normes actuelles, il offre une installation rapide et une finition soignée, idéale pour les projets de rénovation ou de construction neuve. Grâce à sa conception robuste et sa facilité d’utilisation, ce kit répond aux attentes des particuliers comme des professionnels à la recherche dune solution efficace et durable.
Caractéristiques de la sortie de cloison
- Applications : évier et lavabo
- Raccordement : à compression
- Pour plaque de plâtre standard ou hydrofuge 9,5 à 25 mm
- Raccord : coudés
- Type : Mâle
- Filetage : 3/8″ (12/17)
- Diamètre du tube PER : Ø12
- Module double
- Diamètre de perçage Ø67 mm
- Conforme aux exigences de la RT2020/2012
- Gabarit de pose sur emballage
- Raccords avec certificat NF 81345
- Livré avec rosaces de finition chromées et 2 robinets d’arrêt sous lavabo
Performances
- Mâchoires métalliques pour plus de rigidité
- Module monobloc avec vis pré-montées
- Pose en moins de 5 min. Temps de pose constaté par Huissier de Justice suivant procès-verbal du 20.05.2016
- Visitables : modules qui rendent linstallation accessible pour la maintenance. La garantie décennale nest donc pas engagée (garantie RC suffisante).
- Bouchon test inclus, permet de vérifier l’étanchéité du raccord lors de la mise en oeuvre du Fixoplac
- Raccordement à sertir : profil matrice H, U et RF
Prescription de pose
- Avant l’installation, il est impératif de nettoyer les tuyauteries de l’installation. Contrôler la pression de l’eau : maxi 4 bar, au-delà, prévoir la pose d’un réducteur de pression en tête de l’alimentation générale.
- Ce raccord est prévu pour fonctionner avec de l’eau douce ; en cas d’eau calcaire, prévoir un traitement de l’eau.
- L’installation de ce raccord doit être effectuée sans aucune traction mécanique (dilatation ou manque de supportage).
- Le raccord ne doit pas subir de contraintes mécaniques; vérifier l’alignement des tuyauteries.
- Adapter le couple de serrage pour ne pas détériorer les tarauds: 30 N.mètre max.
- Pour réaliser l’étanchéité du raccord, privilégier le PTFE ou la pate anaérobie.
- L’usage de la filasse avec de la pate à joint est proscrite.
- Finaliser le serrage de l’écrou de maintien du raccord à l’aide d’une pince ou d’une clé (serrer modérément).
- L’installation et l’utilisation de ce raccord doivent être conformes aux règles de l’art, DTU, et réglementations en vigueur.
- Les bouchons tests servent, uniquement, à vérifier l’étanchéité du raccord, pendant la phase du montage du Fixoplac (ne pas excéder une durée de test de plus de 10 mn). En aucun cas, ces bouchons tests ne peuvent être utilisés pour la réalisation du test d’étanchéité de l’installation (DTU 60.1.).
