Description

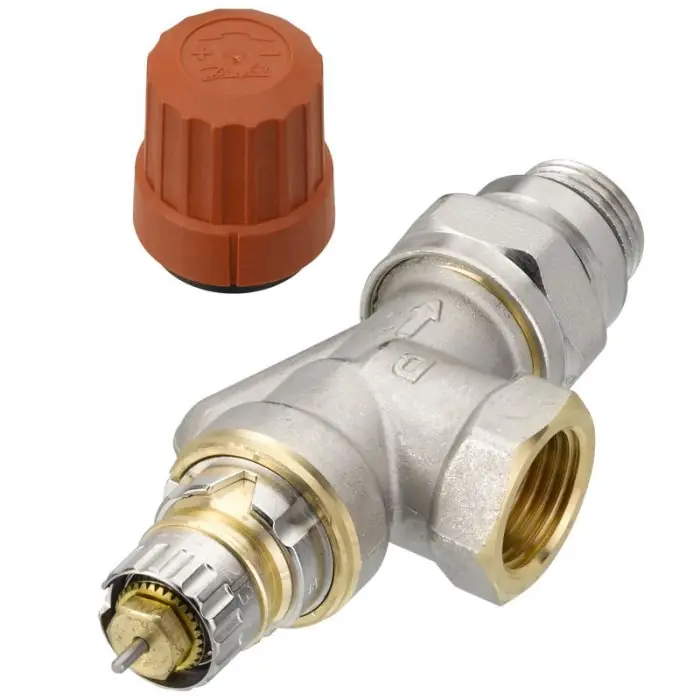

Corps équerre inversée de robinet réglable à douille auto-étanche RA-N 15 – 1/2″ (15/21) – Danfoss
Caractéristiques techniques
| Application | Système à 2 tuyaux |
| Conception | Angle horizontal |
| Normal flow valves with presetting | |
| Dimensions de la vanne | DN 15 |
| Groupe de produits | Robinets de radiateur |
| Norme de dimension | NF |
| Plage de pression différentielle [bar] [Max.] | 0.6 bar |
| Pression d’essai [bar] | 16 bar |
| Pression de service [bar] [Max.] | 10 bar |
| Préréglage | Oui |
| Taille du raccordement extérieur | R 1/2 |
| Taille du raccordement intérieur | Rp 1/2 |
| Température de départ [°C] [Max.] | 120 °C |
| Type | RA-N |
| Type de raccord union | Self-sealing |
| Type de vanne | Normal flow |
| Types de raccordements | Filetage interne |
| Valeur kv avec réglage 1 [m³/h] | 0.04 m³/h |
| Valeur kv avec réglage 2 [m³/h] | 0.09 m³/h |
| Valeur kv avec réglage 3 [m³/h] | 0.16 m³/h |
| Valeur kv avec réglage 4 [m³/h] | 0.25 m³/h |
| Valeur kv avec réglage 5 [m³/h] | 0.36 m³/h |
| Valeur kv avec réglage 6 [m³/h] | 0.43 m³/h |
| Valeur kv avec réglage 7 [m³/h] | 0.52 m³/h |
| Valeur kv avec réglage N [m³/h] | 0.73 m³/h |
| Valeurs kvs [m³/h] | 0.9 m³/h |
Indications
Les corps de vanne sadaptent à tous les types déléments thermostatiques Danfoss série RA 2000 ainsi quaux servomoteurs de type ABN. Les corps de vanne RA-N avec préréglage incorporé sont destinés aux installations de chauffage bitubes avec pompe.
Le bourrage de la vanne peut être remplacé pendant le fonctionnement sans vidanger. Les dimensions des corps de vanne RA-N correspondent à la norme européenne HD 1215-2, les données techniques en combinaison avec les éléments RA 2000 satisfont aux exigences de la norme européenne EN 215-1.
Pour éviter tout colmatage et corrosion, la composition de leau doit répondre à la directive VDI 2035.
Pour les différencier des autres séries de corps de vanne Danfoss, les bouchons de protection sont munis dune vis de réglage rouge.
