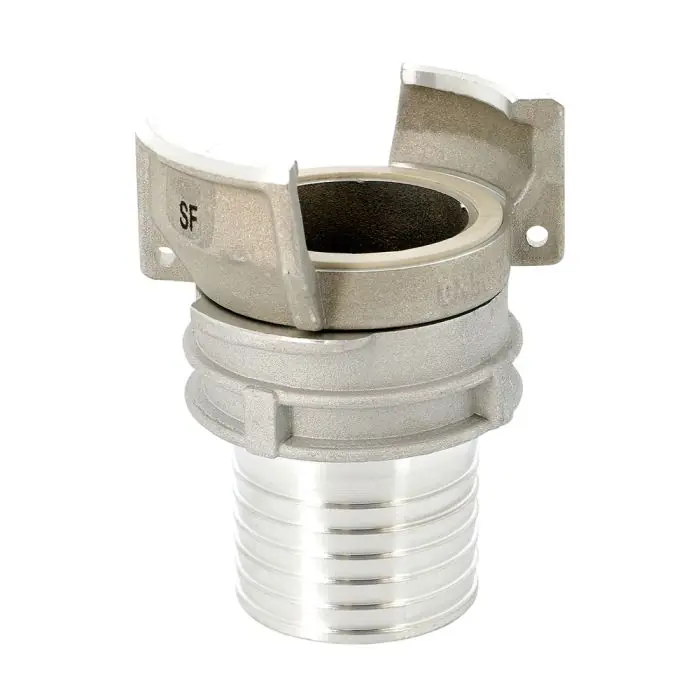

Raccord symétrique aluminium à douille annelée à verrou DN100/105 – SFERACO
Un raccord symétrique en aluminium, également connu sous le nom de raccord Guillemin, est un dispositif de connexion rapide utilisé principalement dans le domaine de la lutte contre l’incendie et de l’industrie pour le transfert de fluides comme l’eau ou d’autres substances.
Sa conception symétrique permet un accouplement instantané et sans erreur d’orientation, car les deux demi-raccords sont identiques.
Le verrouillage s’effectue par la rotation d’une bague, ce qui assure une liaison étanche et fiable entre les tuyaux.
L’utilisation de l’aluminium confère au raccord légèreté et résistance à la corrosion.
Caractéristiques techniques
Usage, application : Industrie
DN : 100
Diamètre du tuyau : 105 mm
Écartement : 192 mm
Pression de service : 16 bar
Raccordement tuyauterie : Cannelé
Température de service max : 80 °C
Température de service min : -10 °C
Garantie : 2 ans
Dimensions
ØF : 105 mm
ØE : 90 mm
ØC : 98 mm
L1 : 192 mm
L2 : 42 mm
L3 : 103 mm
