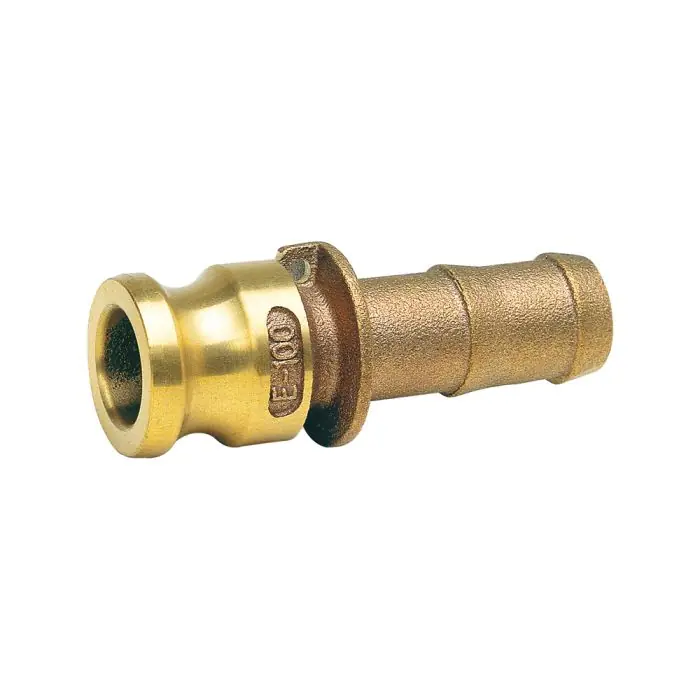

Raccord rapide à cames laiton adaptateur cannelé E – 2 »1/2 (66/76)
Un raccord rapide à came en laiton, aussi connu sous le nom de raccord « camlock », est un dispositif de connexion robuste et polyvalent conçu pour assembler et désassembler rapidement et sans outils des tuyaux flexibles.
Son rôle principal est de garantir un couplage étanche et sécurisé entre deux sections de tuyau ou entre un tuyau et un équipement (comme une pompe ou un réservoir).
Il se compose de deux parties distinctes :
-
Un adaptateur, qui est lisse et possède une gorge.
-
Un coupleur, qui est équipé de deux leviers (les cames).
Le principe de fonctionnement est simple et efficace : l’opérateur insère la partie mâle dans la partie femelle. Ensuite, en rabattant simultanément les deux leviers de la partie femelle, les cames viennent se loger dans la gorge de la partie mâle, ce qui comprime le joint d’étanchéité et verrouille solidement l’assemblage.
Le choix du laiton comme matériau confère au raccord des propriétés spécifiques qui définissent son rôle dans certaines applications :
-
Bonne résistance à la corrosion : Le laiton résiste bien à la corrosion par l’eau, les hydrocarbures (carburants, huiles), et de nombreux produits chimiques peu agressifs.
-
Solidité : C’est un alliage métallique robuste et durable qui supporte bien les chocs et l’usure mécanique.
-
Propriétés anti-étincelles : Bien que moins performant que le bronze, le laiton présente une meilleure sécurité que l’acier dans des environnements où des étincelles pourraient provoquer une explosion (zones ATEX).
-
Bon rapport qualité/prix : Il offre un excellent compromis entre la performance (notamment par rapport à l’acier inoxydable ou au bronze) et le coût.
Caractéristiques techniques
DN pouces NPS : 2″1/2
Usage, application : Réseau adduction et distribution d’eau
DN : 65
Écartement / Face to face : 138 mm
Pression de service : 11 bar
Raccordement tuyauterie : Cannelé
Température de service max : 60 °C
Température de service min : -10 °C
Garantie : 2 ans
