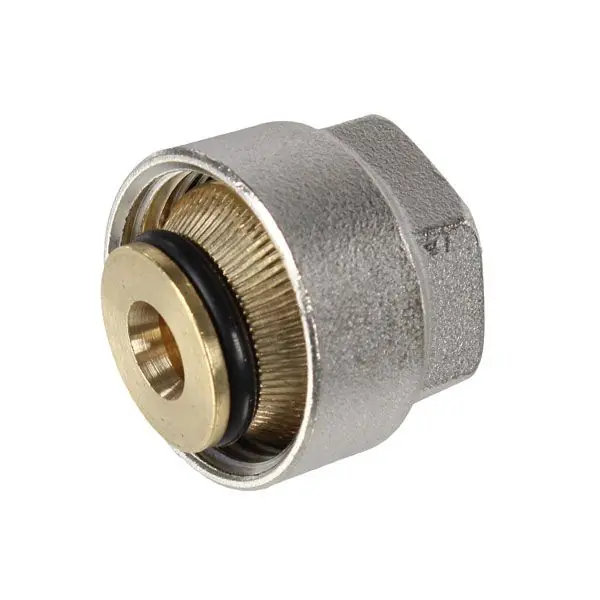

Raccord Multicouche à compression Ø20×2,0 – Femelle à visser 3/4E K – Somatherm
Raccord en laiton qui permet de relier un tuyau multicouche Ø20×2,0 sur un pas de vis mâle 3/4euro-cône (exemple : directement sur une sortie de collecteur plancher chauffant). Pour le raccordement de tout appareil sanitaire et de chauffage sur une installation en cuivre, PER, Multicouche, sans outillage particulier. Permet le raccordement de plomberie destinés aux réseaux de distribution d’eau sanitaire ou de chauffage dans une habitation.
Couper le tube proprement. Placer l’écrou et la bague sur le tube. Engager le tube sur la tétine. Étanchéité à réaliser avec un joint plat (pas d’utilisation de filasse). Serrer l’écrou à l’aide d’une simple clé. Le raccordement est prêt.
Données techniques
- Pour tube multicouche extérieur Ø20
- Raccord à compression Femelle 3/4 EK
- Matériau : laiton normé Européen et bague en acier inoxydable
- 4 fenêtres de contrôle pour une vérification aisée de la qualité du sertissage
- Sertissage multiprofil : TH, H et U
- Présence d’un anneau porte-bague assurant sa bonne tenue sur le raccord
- Le serrage s’opère à l’aide d’une clé, sans outil spécifique
- Normé ACS
Précautions d’emploi
Avant installation, il est impératif de nettoyer les tuyauteries de linstallation. Pour réaliser létanchéité du raccord, privilégier le PTFE ou la pâte anaérobie :
- Avant l’installation, il est impératif de nettoyer les tuyauteries de l’installation
- Contrôler la pression de l’eau : maxi 4 bar, au-delà, prévoir la pose d’un réducteur de pression en tête de l’alimentation générale
- Ce raccord est prévu pour fonctionner avec de l’eau douce ; en cas d’eau calcaire, prévoir un traitement de l’eau.
- L’installation de ce raccord doit être effectuée sans aucune traction mécanique (dilatation ou manque de supportage). Le raccord ne doit pas subir de contraintes mécaniques; vérifier l’alignement des tuyauteries.
- Adapter le couple de serrage pour ne pas détériorer les tarauds: 30 N.mètre max.
- L’usage de la filasse avec de la pâte à joint est proscrite.
- Finaliser le serrage de l’écrou de maintien du raccord à l’aide d’une pince ou d’une clé (serrer modérément). Les raccords doivent rester accessibles.
- L’installation et l’utilisation de ce raccord doivent être conformes aux règles de l’art, DTU, et réglementations en vigueur.
