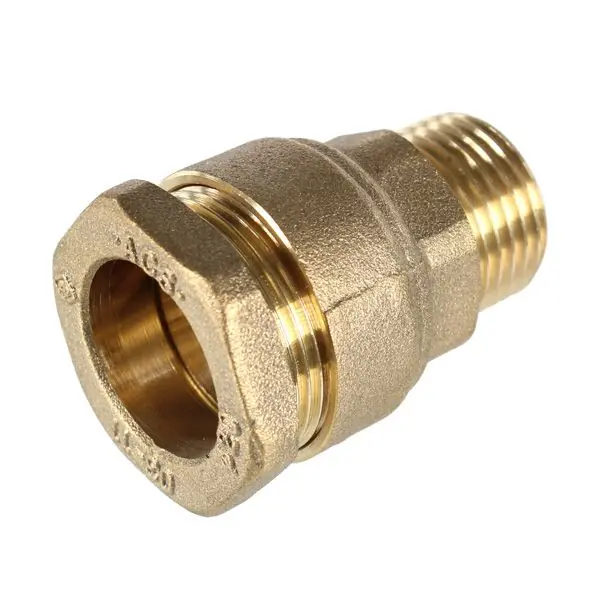

Raccord laiton droit mâle 1″1/2 (40/49) – pour tube PE Ø50 – Somatherm
Le raccord laiton droit vous permettra la transition entre votre tuyau PE ou PEHD et tout type de raccord à visser mâle ou femelle que vous souhaitez. Les raccords en laiton pour le raccordement du tube PE (polyéthylène) et PEHD (Polyéthylène Haute Densité) peuvent être utilisés dans vos installations d’adduction, d’irrigation ou d’arrosage. Les raccords possèdent une bague crantée conique en laiton à sens unique garantissant les erreurs de montage. Bague disponible sur les raccords du diamètre 20 au Ø32. Un joint torique en EPDM est également présent dans les raccords garantissant une bonne résistance dans le temps. La date de fabrication est présente sur le corps laiton de tous les raccords pour tube PE et vous permet ainsi sa traçabilité. Ils supportent une pression de 20 bars maximum et une température maximale d’utilisation de -10°C à 80°C.
Les raccords laiton Somatherm possèdent tous la norme A.C.S. (Attestation Conformité Sanitaire).
Données techniques
- Raccord droit composé d’un corps, d’une bague plate, d’un écrou et d’une bague crantée conique en laiton pour une bonne tenue dans le temps
- Raccordement d’entrée pour tube PE de diamètre extérieur 1″1/12 (40/49)
- Sortie mâle Ø50
- Pression de service : 20 bar
- Température de service : -10° à +80°C
- Le joint torique intégré en EPDM garantit une grande résistance et une étanchéité optimale
- Permet l’installation d’un circuit en tube PE sans risque d’erreur dans le sens de montage des raccords
- Normé ACS
- Conception française
- Garantie 5 ans
La bague crantée conique à sens unique de montage renforce la résistance mécanique de l’écrou à la flexion (anti-arrachement) et facilite le montage, tout en éviant le risque d’erreur (système SUMO : Sens Unique de Montage)
Précautions d’emploi
- Toujours couper le tube PE avec un coupe tube approprié en s’assurant que la section du tube est propre et ébavurée
- Marquer le tube pour visualiser la longueur d’emboîtage du tube dans le raccord
- Bien insérer le tube dans le raccord jusquà la butée
- Serrer lécrou sur le corps du raccord à laide de deux clés sans excéder un couple de serrage de 20 Nm
