Description

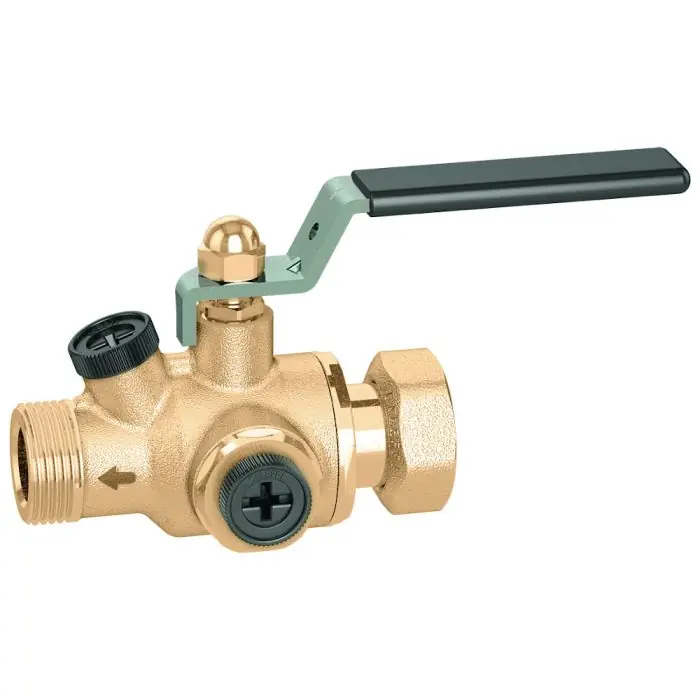

Clapet anti-retour antipollution laiton ACS avec vanne mâle femelle 3/4″ (20/27) – Sferaco
Le clapet anti-retour antipollution avec vanne darrêt incorporée est un dispositif de protection hydraulique en mesure dempêcher le retour des eaux polluées dans le réseau deau de ville. Ce phénomène peut se produire sous leffet dune variation de la pression dans le réseau de distribution qui entraîne une inversion du flux. Le clapet anti-retour, monté entre le réseau public et celui de lutilisateur, dans les installations de distribution hydraulique, évite le contact entre les eaux contenues dans les deux réseaux en se fermant automatiquement si des conditions de reflux se présentent. Grâce à sa conception particulière brevetée, une seule et unique vanne permet non seulement de vérifier son étanchéité, mais aussi deffectuer les opérations dentretien et de remplacement du clapet antiretour incorporé.
Données techniques
- Dimensions : DN3/4″ (20/27)
- Raccordement : Mâle – Écrou Prisonnier BSP
- Température Mini : +5°C
- Température Maxi : +65°C
- Pression Maxi : 10 bar
- Clapet EA intégré
- Corps laiton CR EN 12165 CW724R non dézincifiable
- Respecter le sens de passage (indiqué sur le corps par une flèche)
- Contrôlable
- Étanchéité de laxe par presse étoupe
- Axe non inéjectable
- Bouchons 1/4″ BSP
Avant le montage
- Bien vérifier ladéquation entre le clapet et les conditions de service réelles (nature du fluide, pression et température)
- Prévoir suffisamment de robinets pour pouvoir isoler les tronçons de tuyauterie pour faciliter lentretien des matériels.
- Vérifier attentivement que les clapets installés soient conformes aux différentes normes en vigueur.
Instructions de montage
- Avant montage des clapets, bien nettoyer la tuyauterie afin déliminer tout objet divers ( particulièrement les gouttes de soudure et copeaux métalliques) qui pourraient lencombrer ou viendraient empêcher le bon fonctionnement des clapets.
- Vérifier lalignement des tuyauteries amont et aval (un alignement imparfait peut entraîner une contrainte importante sur les clapets).
- Bien vérifier lencombrement entre les tuyauteries amont et aval, le clapet nabsorbera pas les écarts. Les déformations résultant de cette pratique peuvent entraîner des problèmes détanchéité, un mouvement incomplet de lobturateur et même des ruptures. En conséquence, présenter lappareil en position pour bien vérifier les conditions dassemblage.
- Avant lassemblage, bien vérifier la propreté des filetages, taraudages et embouts SW et BW.
- Caler provisoirement les tronçons de tuyauterie qui nont pas encore leur support définitif. Ceci pour éviter dappliquer sur le clapet des contraintes importantes.
