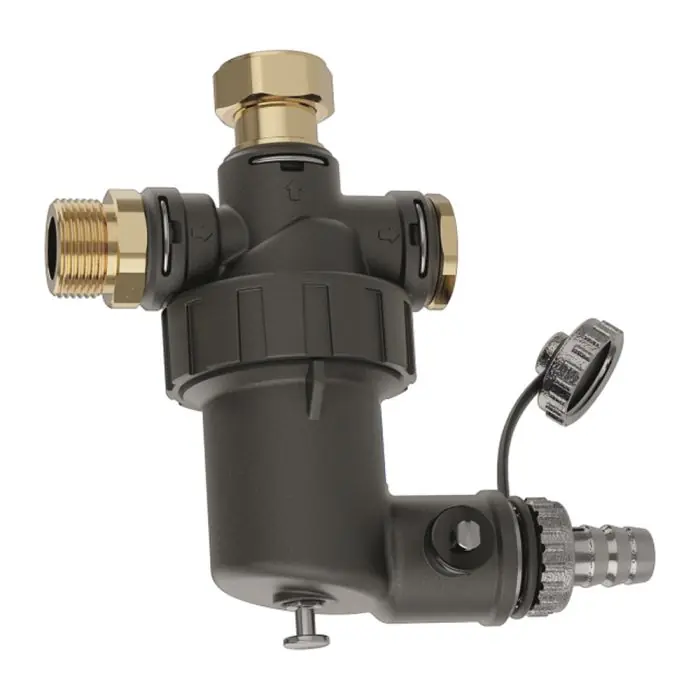

Pot de décantation Dirtmag mini 3/4″ Mâle x 3/4″ Femelle – Thermador
Le pot de décantation DIRTMAG MINI sépare les impuretés contenues dans les installations de chauffage et de rafraîchissement, en préservant principalement le circulateur et l’échangeur de la chaudière. La tige amovible de support des aimants retient les impuretés ferreuses tandis que le filtre retient les autres impuretés. Compte tenu de ses dimensions compactes, ce pot de décantation est spécialement conçu pour être installé sous des chaudières murales et dans des espaces réduits. Les impuretés peuvent être évacuées lorsque l’installation est en fonctionnement. La disposition spéciale des entrées permet l’installation verticale ou horizontale en fonction des besoins.
Données techniques du pot
- Avec barreau magnétique amovible
- Conçu pour les espaces réduits, multi-positions
- Matière corps : Matériaux de synthèse
- Plage de température : 0°C à 90°C
- Type de raccordement : Fileté
- Diamètre filetage : 3/4″ Mâle Femelle
- Pour bâtiment : Domestique
- Glycol maxi : 30 %
- Pression de fonctionnement maxi : 3 bar
- Aimant : 13000 Gauss
Principe de fonctionnement du pot
Le pot de décantation magnétique DIRTMAGMINI® filtre, sépare et retient les impuretés présentes dans linstallation grâce à la double action de filtration/décantation. Les impuretés ferreuses sont retenues à lintérieur du corps grâce à la présence dun aimant amovible. Pour éliminer ces impuretés, il suffit douvrir le robinet de vidange. La vitesse du fluide provenant de linstallation est ralentie, permettant ainsi de séparer et de déposer les particules les plus fines que le filtre ne retient pas afin quelles ne retournent pas en circulation. La forme spéciale du fond facilite la concentration et lévacuation des impuretés accumulées.
Pose du pot
Les connexions filetées présentes sur le pot DIRTMAG MINI sont interchangeables et peuvent s’inverser du fait qu’elles sont à raccord rapide avec clip de fixation. Elles permettent d’installer facilement le pot de décantation en le tournant sur plusieurs positions selon la configuration hydraulique de l’installation.
Installation du pot
Installer le pot de décantation sur le circuit de retour pour protéger la chaudière contre toutes les impuretés présentes dans linstallation, surtout lors de la mise en route. Il peut être installé verticalement ou horizontalement, mais toujours avec la position du robinet de vidange adéquate et en respectant le sens du flux indiqué par les flèches sur le corps.
Si besoin est, utiliser le bouchon d’évacuation manuel pour éliminer l’air présent dans le filtre.
Filtration, décantation et auto-nettoyage
Les hautes performances du pot de décantation proviennent de l’action combinée du filtre, de laimant et de la fonction de décantation. Le filtre, dont les mailles ont un passage de 800 m, capture les résidus non magnétiques tels que le sable, les résidus de soudure et les résidus détanchéité comme le chanvre ou les bandes de PTFE. Laimant, qui nest pas directement en contact avec le fluide, permet quant à lui de séparer et de capturer les particules magnétiques.
Lévacuation des impuretés ne nécessite pas le démontage du corps. Il suffit douvrir le robinet de vidange après avoir ôté laimant. Procéder à cette opération lorsque linstallation est à l’arrêt. Lauto-nettoyage se déclenche simultanément à lévacuation, utilisant leau de linstallation (recueillie ensuite dans un récipient spécial et quil faudra éliminer conformément aux normes en vigueur) qui sert à nettoyer le filtre. Ceci évite douvrir le corps du filtre pour le nettoyer manuellement, bien que cette action reste possible lors de lentretien curatif.
Entretien curatif
En cas dobstruction dues à la présence de fibres ou dimpuretés de grandes dimensions, il est possible daccéder aux éléments présents dans le filtre pour les nettoyer. Pour procéder à cette opération, dévisser la partie inférieure du corps de la vanne et laver à fond à leau courante lélément filtrant jusquà ce que toutes les impuretés aient été éliminées.
