Description

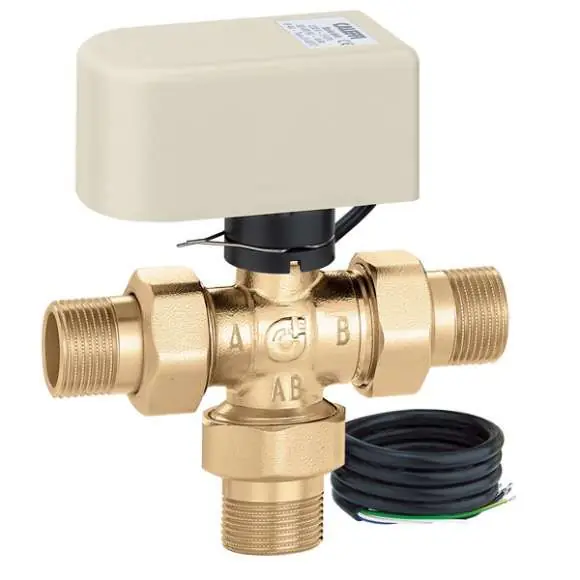

Vanne directionnelle 3 voies mâle 1″ (26/34) – Moteur 3 points – 230V – Thermador
Caractéristiques techniques
| Code article | raccord | type raccord | kvs | N° ACS |
|---|---|---|---|---|
| VDC2V26M | 1″ M x 2 | 2 pièces, à part, 1/2″M, 3/4″M ou 1″M | 11,1 | 18 ACC LY 396 |
Fonction
La vanne directionnelle VDC3V permet de dériver automatiquement un fluide dans les installations de chauffage, de climatisation ou les circuits sanitaire.
Vanne
Corps Laiton UNI EN12165 CW617N
Sphère Laiton UNI EN12164 CW614N, chromée
Joints de sphère PTFE + joint torique EPDM Joints d’axe double joint torique EPDM
Joints vanne/raccords joint torique EPDM
Fluides eau, solutions avec glycol glycol : 50% maxi
Plage de température – 5° / +110°C
Plage de température ambiante 0 / 55°C
Pression maxi de fonctionnement 10 bar
Pression différentielle maxi 10 bar
Servomoteur
Matériaux polycarbonate auto-extingible
Moteur synchrone
Indice de protection IP40 axe de commande horizontale – IP44 axe de commande verticale (moteur en haut)
Alimentation électrique 230V (+/- 10%) 50 / 60 Hz
Puissance absorbée 4VA
Pouvoir de coupure du contact auxiliaire 0,8A (230V)
Temps de manœuvre 40 s
Plage de température ambiante 0 / 55°C
Couple de manoeuvre 8 Nm
Cable d’alimentation 1 m
