Description
- Laser rotatif double pente conçu pour le travail horizontal et vertical sur les chantiers de terrassement, de gros œuvre et daménagement extérieur.
- Réglage numérique de linclinaison sur deux axes pour réaliser des pentes contrôlées lors des implantations, écoulements et plateformes.
- Fonction dinclinaison contrôlée utile pour sécuriser les réglages lorsque la pente doit être tenue avec précision.
- Fonction TILT intégrée pour signaler un déplacement de lappareil après mise en station et limiter les erreurs de reprise.
- Protection contre les vibrations et le vent pour maintenir le travail en conditions de chantier légèrement perturbées.
- Utilisation en position horizontale comme verticale pour couvrir les besoins de nivellement, dalignement et daplomb avec un seul appareil.
- Point daplomb à 90° vers le haut pratique pour les reports et contrôles verticaux.
- Écran rétroéclairé facilitant la lecture des réglages lorsque la luminosité baisse ou en zone technique couverte.
- Radiotélécommande 2 voies à 9 canaux permettant de piloter les fonctions à distance sans revenir en permanence au laser.
- Fonction scan à plusieurs angles pour concentrer le faisceau sur une zone de travail et améliorer la lisibilité pendant les opérations de réglage.
- Vitesse de rotation réglable pour adapter le fonctionnement au contrôle visuel ou au travail avec cellule de réception.
- Alimentation par accu Li-Ion ou piles alcalines selon lorganisation du chantier et la durée dintervention.
- Indice de protection IP66 adapté aux environnements exposés à la poussière et aux projections deau.
- Pack livré avec trépied FS 23 et mire TN 14 pour une mise en œuvre complète sur le terrain.

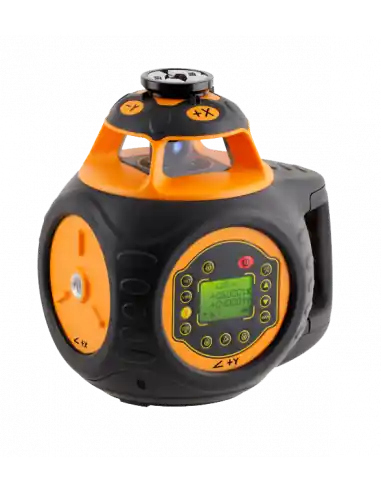

Pack FL 505HV-G Geo Fennel pour laser rotatif de chantier
Le pack 231025-S01 de Geo Fennel sadresse aux professionnels qui ont besoin dun laser rotatif capable de travailler en pente, en horizontal comme en vertical, sans multiplier les équipements sur site. Cette configuration avec FL 505HV-G, trépied FS 23 et mire TN 14 répond à des usages concrets de nivellement, dimplantation et de contrôle sur chantier, notamment pour les plateformes, les réseaux, les dallages ou les aménagements extérieurs. Dans ce type denvironnement, la possibilité de passer dun travail de niveau à un travail de pente fait une vraie différence dans lorganisation quotidienne.
Le positionnement double pente permet de traiter des réglages sur deux axes, ce qui est particulièrement utile dès quil faut gérer des écoulements, des formes de terrain ou des reprises daltimétrie avec une logique de précision. Le fait que lappareil fonctionne aussi bien en horizontal quen vertical élargit encore son champ dapplication. Une entreprise qui intervient à la fois sur du terrassement, du VRD, du gros œuvre ou de la maintenance technique peut ainsi sappuyer sur un seul ensemble pour plusieurs tâches de mesure. Cest un point important dans lunivers du Laser – Métrologie – Mesure, où la polyvalence conditionne souvent la productivité réelle sur le terrain.
La présence du trépied FS 23 et de la mire TN 14 renforce lintérêt du pack pour une mise en service rapide. Lutilisateur dispose dun ensemble cohérent pour installer le laser, prendre ses repères et contrôler ses niveaux sans devoir compléter immédiatement avec dautres accessoires de base. Pour une équipe chantier, cela simplifie la préparation de lintervention et limite les pertes de temps au moment de la mise en place. Ce type de pack convient donc bien aux entreprises qui recherchent un Laser rotatif prêt à entrer en action sur des opérations courantes comme sur des réglages plus exigeants.
Travailler en pente et en nivellement avec plus de productivité
Sur le terrain, le principal intérêt de ce modèle tient à sa capacité à combiner nivellement automatique et réglage numérique de linclinaison. Lorsquil faut créer ou vérifier une pente, lopérateur gagne du temps par rapport à des méthodes plus manuelles, tout en conservant une lecture claire de son réglage. Cette logique est particulièrement appréciable sur les chantiers où les reprises sont fréquentes, par exemple lors de la préparation dune dalle, de la pose de bordures, de la création dune forme ou du contrôle dun écoulement. Le travail devient plus fluide, avec moins dallers-retours et moins de corrections tardives.
La fonction scan apporte aussi un avantage concret dans les zones où il faut concentrer le faisceau sur une partie précise de louvrage. En phase de réglage, cela améliore la visibilité et facilite le contrôle sur une zone ciblée plutôt que de diffuser la rotation sur lensemble de lenvironnement. Les différentes vitesses de rotation permettent dadapter lappareil à la situation de travail, selon que lon privilégie la lecture, le contrôle ou la cadence dexécution. Pour une équipe de montage, de réglage ou de contrôle, cette souplesse dutilisation se traduit par une meilleure continuité dans les opérations.
La télécommande radio 2 voies participe elle aussi au gain de productivité. Sur un chantier étendu, pouvoir agir à distance sur les fonctions du laser évite des déplacements répétés jusquà lappareil. Ce confort dusage devient vite un avantage mesurable lorsque les réglages senchaînent sur une journée complète. Dans les travaux de nivellement extérieur, où chaque minute compte entre implantation, contrôle et correction, cette capacité à piloter lappareil à distance aide à maintenir un rythme de travail plus régulier.
Maîtriser le réglage avec sécurité, précision et robustesse
La fiabilité dun laser de chantier ne se juge pas seulement à sa portée ou à son principe de fonctionnement, mais à sa capacité à rester exploitable dans des conditions réelles. Le FL 505HV-G intègre une fonction TILT destinée à signaler un déplacement de lappareil après sa mise en station. Dans la pratique, cela aide à sécuriser le travail dès quun choc, une vibration ou un mouvement du support peut compromettre la référence initiale. Pour les professionnels qui travaillent à proximité dengins, sur sol remanié ou dans des zones de circulation, cette surveillance du réglage apporte une sécurité appréciable.
La protection contre les vibrations et le vent va dans le même sens. Sur un chantier extérieur, il est rare de bénéficier de conditions parfaitement stables du début à la fin. Un appareil capable de continuer à travailler malgré de légères perturbations permet de conserver une bonne continuité dexécution sans interrompre systématiquement lintervention. Cette robustesse fonctionnelle compte autant que la précision pure, car elle conditionne la qualité du résultat final dans un contexte de production réel. Lindice IP66 confirme dailleurs une conception adaptée aux environnements exposés à la poussière et aux projections deau.
Enfin, lergonomie générale du pack soutient la maîtrise du geste au quotidien. Lécran rétroéclairé facilite la lecture des informations, le point daplomb à 90° vers le haut ouvre des possibilités de contrôle vertical, et lalimentation par accu Li-Ion ou piles alcalines laisse plus de souplesse dans lorganisation de la maintenance du matériel. Pour une entreprise qui cherche un équipement de mesure capable de suivre le rythme de latelier mobile et du chantier, ce pack Geo Fennel constitue une solution cohérente, orientée précision, sécurité et continuité de service.
Marque : Geo Fennel
Référence fabricant : 231025-S01
EAN : 4045921011953
Désignation : Pack laser rotatif double pente FL 505HV-G (CL 2) + FS 23 + TN 14
Type : laser rotatif double pente
Classe laser : 2
Plage dauto-nivellement : ± 8°
Précision horizontale : ± 0,5 mm / 10 m
Précision verticale : ± 1,0 mm / 10 m
Réglage de pente sur les axes X/Y :± 14 %
Inclinaison en mode horizontal axe X : ± 10 %
Inclinaison en mode horizontal axe Y : ± 10 %
Inclinaison en marche verticale axe X : ± 10 %
Inclinaison en marche verticale axe Y (Z) : auto-nivelé horizontalement
Portée de la télécommande : 150 m
Canaux de télécommande radio : 9
Angles de scan : 0°, 10°, 45°, 90°, 180°
Vitesses de rotation : 300 / 600 / 1100 tr/min
Rotation sans cellule : Ø 60 m
Scanning sans cellule : 60 m (rayon)
Indice de protection : IP66
Température dutilisation : -10 °C à +50 °C
Autonomie : 40 h
Poids de linstrument : 3,85 kg
Alimentation : accu Li-Ion intelligent ou piles alcalines
