Description

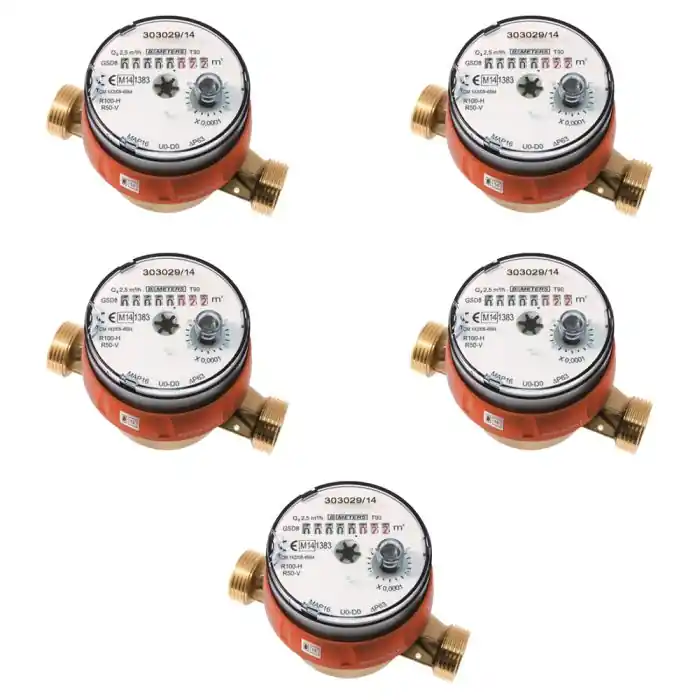

Lot de 5 compteurs divisionnaires eau chaude pré-équipé télérelevage – Écartement 110 mm – 3/4″ (20/27) – Sferaco
Le compteur d’eau chaude à jet unique MID R100 est un équipement de mesure de haute précision, spécialement conçu pour répondre aux exigences des installations modernes. Certifié MID (Measuring Instruments Directive), il garantit des relevés fiables et conformes aux normes en vigueur. Grâce à sa technologie à jet unique, ce compteur assure une mesure précise et stable du débit d’eau chaude, même dans des conditions de flux variables. Lun des principaux atouts de ce compteur est son cadran sec orientable, qui permet une lecture aisée quelle que soit sa position dinstallation. Cette caractéristique pratique facilite lutilisation dans les espaces restreints ou difficiles daccès, tout en assurant une visibilité optimale des données. De plus, le compteur est pré-équipé pour la télérelève, offrant une compatibilité avec les modules MBUS Radio ou MBUS Filaire, qui peuvent être clipsés directement sur le compteur. Cette fonctionnalité permet de collecter les données à distance, simplifiant ainsi la gestion et lanalyse des consommations.
Conçu pour une installation flexible, le compteur peut être monté dans toutes les positions (horizontale, verticale ou inclinée) sans nécessiter de longueurs droites en amont ou en aval (U0-D0). Cette adaptabilité en fait un choix idéal pour une large gamme dapplications, des systèmes résidentiels aux infrastructures commerciales ou industrielles, où lespace ou la configuration des canalisations peut poser des contraintes.
Données techniques
- Lot de 5
- Calibre 15
- Fileté Mâle BSP 3/4″ (20/27)
- Écartement : 110 mm
- Température mini : +30°C
- Température maxi : +90°C
- Pression maxi : 16 bar
- Turbine à jet unique
- Cadran sec orientable
- Pré-équipé télérelève
- Entrainement magnétique
- Matière : Corps Laiton CW617N-4MS suivant EN 12165
- Respecter le sens de passage indiqué sur le corps par une flèche
- Entraînement magnétique
- Compteur équipé pour radio transmission M-BUS sans fil ou filaire
- Module M-BUS radio ou filaire clipsable directement sur le compteur
- Lecture directe sur 8 rouleaux (lecture possible avec système radio monté)
- Indice de protection IP68
- Installation verticale ou horizontale sans longueurs droites (U0D0)
- Lecture par capteur infrarouge
- Fréquence de 868 MHZ
- Adresses primaires et secondaires programmables
- Durée de vie de la pile lithium : 10 ans (variable suivant la fréquence de relevage programmée) + 1 an de sauvegarde
- Portée jusquà 400 mètres
- Historique de la consommation sur 13 mois
- Filtrage des impulsions parasites
Étendue des mesures (Selon norme MID) :
- Débit maxi Q4 max : 3.1 m3/h
- Débit nominal Q3 : 2.5 m3/h
- Débit mini Classe MID R=100 Q1 avec ± 5% derreur : 25L/h
- Débit mini Classe MID R=50 Q1 avec ± 5% derreur : 50 L/h
- Débit de transition Classe MID R=100 Q2 avec ± 2% derreur : 40 L/h
- Débit de transition Classe MID R=50 Q2 avec ± 2% derreur : 80 L/h
- Lecture mini : 0.05 L
- Lecture maxi : 99999 m3
Alarmes
- Module émetteur enlevé (fraude mécanique)
- Fraude magnétique
- Fraude optique
- Flux inversé (configurable à 20, 50 ou 200 litres)
- Fuite (détectée par un débit continu dune durée configurable de 12, 24, 48 ou 72 heures)
- Débit maxi dépassé (valeur de débit maxi atteinte pendant au moins 10 minutes)
- Batterie faible (indiqué quand la batterie na plus qu1 mois de durée de vie)
Données transmises
- Numéro de série
- Date de lecture
- Consommation totale en m3
- Consommation totale des 13 derniers mois en m3
- Consommation en débit inversé en m3
Données traitées et configurables
- Alarmes
- Intervalle de transmission des données (toutes les 60 secondes par défaut)
- Jours de transfert des données
- Association entre numéro de série du compteur et utilisateur
- Historique de consommation
- Données de lutilisateur du compteur (Nom, adresse, étage, appartement etc)
- Possibilité de créer une liste contenant les compteurs (dun immeuble par exemple) au format CSV, tableur XLS et autres
- Possibilité de détecter un module spécifique, tous les modules ou ceux dune liste enregistrée
- Les données sont cryptées
Normalisations
- Fabricant certifié ISO 9001 : 2015 et ISO 14001 :2015
- DIRECTIVE 2014/68/UE : Produits exclus de la directive (article 1, § 2b)
- Compteurs certifiés selon la directive MID 2014/32/UE Annexe III MI-001
- Attestation de conformité sanitaire Française : A.C.S. N° 21 ACC LY 333
- Filetage mâle BSP cylindrique suivant la norme ISO 228-1
- Transmission radio selon le protocole MBUS EN13757-4
