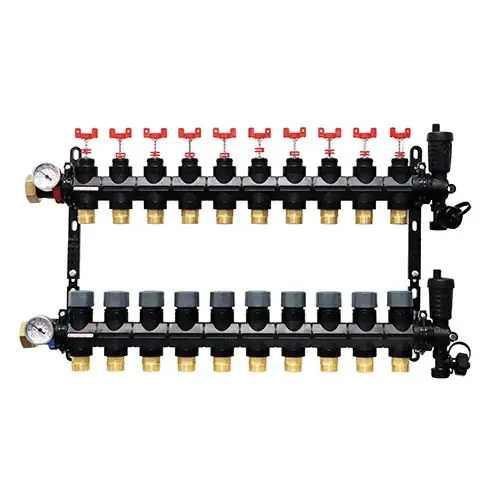

Collecteur plancher chauffant composite Femelle 1″ (26/34) – 12 départs mâle 3/4″ (20/27) EK – Somatherm
Votre collecteur est livré avec débitmètres, purgeurs d’air automatiques et supports de collecteur. Il est exclusivement prévu pour un usage en plancher chauffant/rafraîchissant hydraulique, dans une distribution d’eau potable. Tout autre usage se fait en dehors de notre responsabilité. Seul un professionnel est habilité à mettre en œuvre et assurer lentretien de ce produit. Chaque collecteur est vérifié en sortie dusine, aussi bien au niveau de ses fonctionnalités que de létanchéité.
Données techniques
Corps en matériau de synthèse : pas de phénomène de condensation
Pour tubes PER et multicouche Ø16 et Ø20
Alimentation générale Femelle 1″ (26/34)
12 départs mâle 3/4″ (20/27) EK
Usage et Garantie
Le raccordement des dérivations doit impérativement être réalisée par contre-serrage à laide de lempreinte 6 pans sur la partie laiton. Veiller à dévisser le bouchon imperdable du purgeur dair.
Pression d’épreuve et test fonctionnel
Avant de couler la dalle denrobage, létanchéité des circuits de chauffage doit être vérifiée par :
– Un essai avec de lair comprimé à un minimum de 6 bars pendant 24 heures.
– Puis un essai avec de leau sous une pression de deux fois la pression de service, avec un minimum de 6 bar pendant 3 jours.
Après le deuxième essai, effectuer une vérification visuelle de recherche de fuites des réseaux. La perte de pression admissible en conditions nominales ne doit pas dépasser 0,2 bar. Pendant la réalisation de la dalle, cette pression doit être appliquée aux canalisations. Labsence de fuites et la pression dessai doivent être inscrites dans un rapport dessai. Quand il y a risque de gel, des mesures appropriées telles que lutilisation dantigel ou le chauffage du bâtiment doivent être prises.
Si la protection antigel nest plus nécessaire dans les conditions normales de fonctionnement, lantigel doit être vidangé et linstallation doit être rincée au moins trois fois avec de leau propre.
