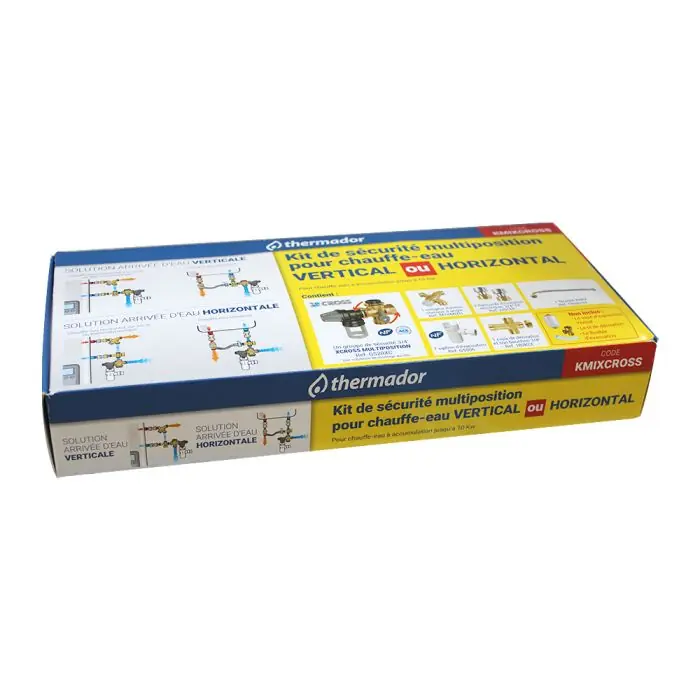

Kit de sécurité chauffe-eau Multiposition PPSU – Thermador
Le KMIXcross permet de sécuriser une installation de production d’ Eau Chaude Sanitaire à partir d’un Chauffe Eau standard, horizontal, vertical ou thermodynamique d’une puissance maximum de 10 kW. Mais aussi de garantir une température d’eau convenable aux points de puisage en accord avec la réglementation du 30/11/2005. Le kit est adapté aux installations domestiques dans lesquelles le volume d’eau entre le chauffe eau et les points de puisage est inférieur à 3 litres. (soit 19,5m en tube cuivre de 14/16).
La sécurité est doublement assurée en ce qui concerne la pression à l’intérieur du chauffe eau et la température de l’eau distribuée.
Composition du kit
- Deux raccords diélectriques
- Une croix de dérivation
- Un mitigeur thermostatique
- Un groupe de sécurité multiposition X-cross
- Un siphon
Le raccordement vertical entre la croix de dérivation et le mitigeur en angle n’est pas livré dans le kit. Il se fait au choix en tube cuivre ou multicouche (raccordement 3/4″ M sur le mitigeur et a croix).
Données techniques
- Attestation de conformité sanitaire
- Diamètre de raccordement : 3/4″ Mâle Femelle
Les groupes de sécurité protègent les chauffe-eau lorsque la pression interne atteint 7 bar lors de la montée en température. Le mitigeur thermostatique protège les utilisateurs du risque de brûlure, en abaissant à moins de 50°C la température de l’ eau chaude distribuée, conformément aux obligations de l’arrété du 30/11/2005. Le fonctionnement du mitigeur est assuré par une cartouche thermostatique immergée dans le flux d’eau mitigée, entrainant un obturateur qui contrôle le passage d’eau chaude et d’eau froide en entrée. L’élément thermostatique maintient la température de sortie à son point de consigne. Si la pression du réseau d’alimentation est supérieure à 5 bar, l’installation d’un réducteur de pression devient nécessaire.
Installation
- Nous conseillons de nettoyer les tuyauteries avant de les poser (si vous remplacez le groupe nettoyez aussi le chauffe eau).
- Montez les groupes de sécurité en raccordant la vidange sur la tuyauterie d’évacuation à travers le siphon.
- Le groupe de sécurité doit être monté en direct sur le chauffe eau. Il est normal de constater un écoulement d’eau lors de la chauffe (expansion).
- Si la pression de l’eau en entrée dépasse 3 bars, il est conseillé d’installer un réducteur de pression conforme à la norme EN 1567.
- Le groupe de sécurité doit être connecté directement au raccord d’entrée d’eau potable et au ballon d’accumulation d’eau chaude.
- En cas de risque de corrosion, pour minimiser la corrosion due aux effets galvaniques entre deux matériaux, inserer un raccord isolant diélectrique entre le groupe de sécurité et le ballon d’eau chaude.
- Le groupe de sécurité doit être vissé sur le ballon d’eau chaude avec une clé plate.
- Les groupes de sécurité doivent être installés par un technicien qualifié. Bien respecter les normes en vigueur, notamment celles de l’EN 806 et celles de l’EN 1717.
Fonctionnement
- En position de fonctionnement, ouvrez le robinet en suivant l’indication gravée sur le levier. L’ouverture du robinet permet d’alimenter le chauffe-eau. Le clapet intégré empêche le retour de l’eau chaude dans le réseau.
- Pour vidanger le chauffe-eau, manœuvrez la poignée de la soupape de sécurité après avoir ouvert un robinet d’eau chaude pour laisser passer l’air.
- La soupape de sécurité du groupe est étalonnée à 7 bar.
- Lors du fonctionnement, la soupape de sécurité (tarée à 7 bar) doit décharger à chaque montée en température. Le volume d’eau dû à l’expansion de l’eau s’écoule par la vidange et peut atteindre 3% en fonctionnement normal. La pose du vase d’expansion sanitaire VEXBAL supprime cet écoulement, évite l’entartrage du groupe et permet d’économiser l’énergie.
Maintenance
La vérification et l’entretien du groupe de sécurité doivent être effectués selon les dispositions prévues par la norme EN 806-5 ou conformément aux réglementations applicables. Le groupe de sécurité installé, mis en service et entretenu correctement est tout de même soumis à une usure normale, notamment au niveau de ses pièces internes, avec un risque de fuites d’eau et de dysfonctionnements. Il est donc conseillé d’effectuer les contrôles tous les 6 mois et l’entretien ordinaire tous les 12 mois.
