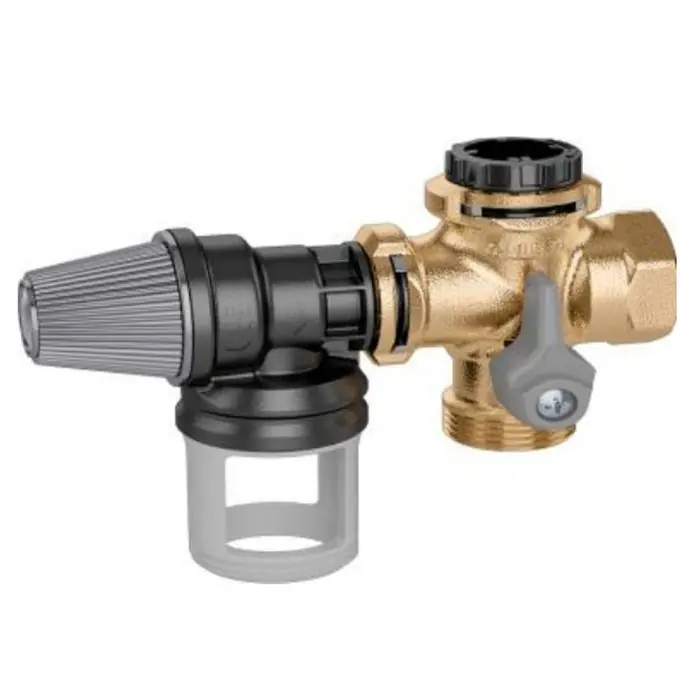

Groupe sécurité NF CALEFFI Laiton brut Siège PPSU – Multiposition – 3/4″ (20/27) XCROSS – Thermador
Groupe NF antipollution pour chauffe-eau (max 10 kW) vertical ou horizontal. Avec clapet anti-retour, vanne d’isolement et une soupape en technopolymère avec siège ultra résistant tarée à 7 bar. Adapté pour les eaux calcaires et agressives.
La pose d’un réducteur de pression réglé à 3 bar est recommandée (réducteur R5331 avec écrou tournant). Si la pression du réseau d’alimentation est supérieure à 5 bar, l’installation d’un réducteur de pression devient nécessaire.
Données techniques du groupe de sécurité
- Corps : laiton EN 12165 CW617N
- Vanne à sphère : laiton EN 12165 CW617N
- Clapet anti-retour : PPAG40
- Obturateur : PPSU (polyphénylsulfone)
- Soupape de sécurité : PPSU
- Joints EPDM
- Ressort de la soupape de sécurité : acier inox EN 10270-1
- Ressort du clapet anti-retour : acier inox EN 10270-3 (AISI 302)
- Raccordement : entrée 3/4″ (ISO 228-1) sortie 3/4″ (ISO 228-1) vidange 1″
- Température maxi d’exercice : 120°C
- Pression maxi d’exercice : 10 bar
- Pression de tarage de la soupape de sécurité : 7 bar
- Débit de vidange à 8,4 bar :> 650 l/h
Caractéristiques du PPSU
Le PPSU (polyphénylsulfone) est un polymère à très hautes performances. Ce matériau a une haute résistance à l’eau chlorée, à la corrosion et aux dépôts de calcaire. Le PPSU résiste aux hautes températures et à la vapeur (résiste à plus de 1000 cycles de stérilisation en autoclave avec vapeur à 2 bar et une température à 132°C). Il est aussi autoextinguible.
Pose du groupe de sécurité
Le groupe de sécurité GS20XC appelé aussi X-Cross peut être installé sur des ballons de production ECS verticaux ou horizontaux. Il est conseillé d’effectuer un rinçage des canalisations avant la pose (effectuer également un nettoyage du chauffe-eau dans le cas du remplacement du groupe de sécurité). Le groupe de sécurité est livré en configuration de pose pour un ballon horizontal, pour inverser le sens de pose procéder de la façon suivante :
- Retirer les goupilles de verrouillage de la soupape et du bouchon.
- Enlever le bouchon en le dévissant, et tirer sur le corps du groupe pour libérer la soupape.
- Faire pivoter le corps du groupe de sécurité puis remettre la soupape et le bouchon.
- Remettre les goupilles de verrouillage.
Lors du fonctionnement normal du chauffe-eau, la montée en température provoque une expansion d’environ 3 % du volume d’eau contenu dans le chauffe-eau. Cette eau s’écoule par l’orifice de décharge. Ce petit écoulement est normal, mais d’une part c’est un gaspillage, et d’autre part risque de créer une érosion du siège de la soupape de sécurité, accélérant le débit de fuite. Il est possible de remédier à cet inconvénient dû à un phénomène purement physique par la pose d’un vase d’expansion VEXBAL.
- Il est conseillé de nettoyer les tuyauteries avant de les poser (si vous remplacez le groupe nettoyez aussi le chauffe eau).
- Montez les groupes de sécurité en raccordant la vidange sur la tuyauterie d’évacuation à travers le siphon.
- Le groupe de sécurité doit être monté en direct sur le chauffe eau. Il est normal de constater un écoulement d’eau lors de la chauffe (expansion).
- Si la pression de l’eau en entrée dépasse 3 bars, il est conseillé d’installer un réducteur de pression conforme à la norme EN 1567.
- Le groupe de sécurité doit être connecté directement au raccord d’entrée d’eau potable et au ballon d’accumulation d’eau chaude.
- En cas de risque de corrosion, pour minimiser la corrosion due aux effets galvaniques entre deux matériaux, inserer un raccord isolant diélectrique entre le groupe de sécurité et le ballon d’eau chaude.
- Le groupe de sécurité doit être vissé sur le ballon d’eau chaude avec une clé plate.
- Les groupes de sécurité doivent être installés par un technicien qualifié. Bien respecter les normes en vigueur, notamment celles de l’EN 806 et celles de l’EN 1717.
