Description

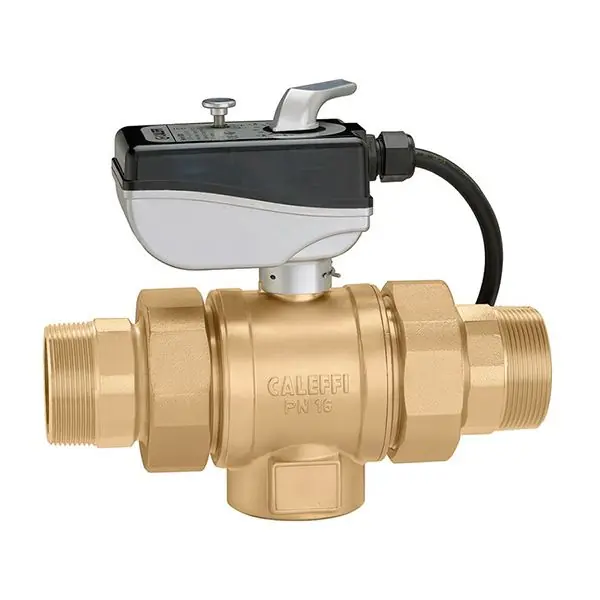

Vanne directionnelle grand débit 2 voies Mâle 1-1/2″ (40/49) – Moteur 3 points – Rotation 90° – Thermador
Caractéristiques techniques
| Code article | type raccord | kvs |
|---|---|---|
| VD638082 | 1-1/2″ | 77 |
Fonction
Les vannes directionnelles motorisées VD638 permettent d’arrêter, de dériver automatiquement un fluide dans les installations de chauffage et de climatisation.
Marquage CE conforme aux directives 2006/95 CE et 2004/18 CE.
Caractéristiques techniques
Corps de la vanne
Corps Laiton UNI EN12165 CW617N
Sphère Laiton UNI EN12165 CW617N, chromée
Joints de sphère PTFE + joint torique EPDM
Joints d’axe double joint torique EPDM
Joints vanne/raccords joint torique EPDM
Fluides eau, solutions avec glycol – glycol : 50% maxi
Plage de température – 10° / +110°C
Plage de température ambiante en fonctionnement -10°/55°C
Pression maxi de fonctionnement 16 bar
Pression différentielle maxi 10 bar (vannes 3 voies tous Ø) – 10 bar (vannes 2 voies 3/4″÷ 1″1/4) – 5 bar (vannes 2 voies 1″1/2 ÷ 2″)
Servomoteur
Matériaux polycarbonate auto-extingible
Moteur synchrone Indice de protection : IP 65
Alimentation électrique 230V 24V
Puissance absorbée 6VA
Intensité sur contacts fin de course 6 A (230V)
Champ de température ambiante 0 / 55°C
Couple de manœuvre 15 Nm
