Description

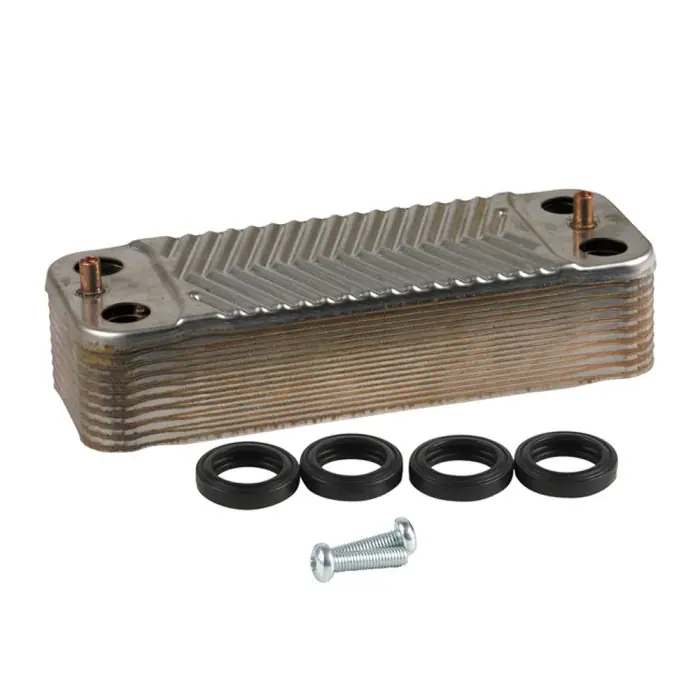

Échangeur sanitaire 16 plaques
Cet échangeur sanitaire à 16 plaques est conçu pour remplacer la pièce d’origine sur une sélection de chaudières murales à gaz Saunier Duval, incluant de nombreux modèles des gammes Isofast, Isomax et Isotwin.
Il a pour fonction de réaliser le transfert thermique entre le circuit primaire (chauffage), dont l’eau est chauffée par le corps de chauffe, et le circuit secondaire (eau chaude sanitaire). Le passage des fluides au travers des 16 plaques permet l’échange de calories qui élève la température de l’eau sanitaire pour son utilisation aux différents points de puisage (douche, robinets).
Cet échangeur à plaques est vendu avec 4 joints toriques, utiles pour assurer l’étanchéité entre la tuyauterie et l’échangeur sanitaire lui-même.
Pour s’assurer que vous ayez tout pour bien faire le dépannage, une paire de vis est fournie au cas où l’installation de la pièce détachée serait plus compliquée que prévu.
Caractéristiques techniques
Information relative à la sécurité :
Avant toute intervention, couper l’alimentation de l’appareil ainsi que les circuits hydrauliques et gaz.
Longueur : 206 mm
Largeur : 76 mm
Fixation : 179 mm
Référence Saunier Duval : 05733000
Compatible avec :
- ISOFAST C 24 E V
- ISOFAST C 24 E V1
- ISOFAST C 28 E
- ISOFAST C 28 E NOX
- ISOFAST C 28 E1
- ISOFAST C 28 E1 NOX
- ISOFAST C 35 E
- ISOFAST C 35 E1
- ISOFAST F 28 E
- ISOFAST F 28 E1
- ISOFAST F 35 E
- ISOFAST F 35 E1
- ISOFAST 28E1 F/C/CNOX>93
- ISOFAST 35 E1 F/C
- ISOMAX C 28 E2
- ISOMAX C 28 E
- ISOMAX F 28 E
- ISOMAX F28 E2
- ISOTWIN C 24 EA
- ISOTWIN C 24 EV A
- ISOTWIN C 24 E
- ISOTWIN C 24 EV
- ISOTWIN F 24 E
- ISOTWIN F 24 EA
- ISOTWIN F 24 E1
- ISOTWIN C 24 E
- ISOMAX C 28 E2
- ISOMAX C 28 E2
- ISOMAX F28 E2
- ISOTWIN F 24 E1
