Description

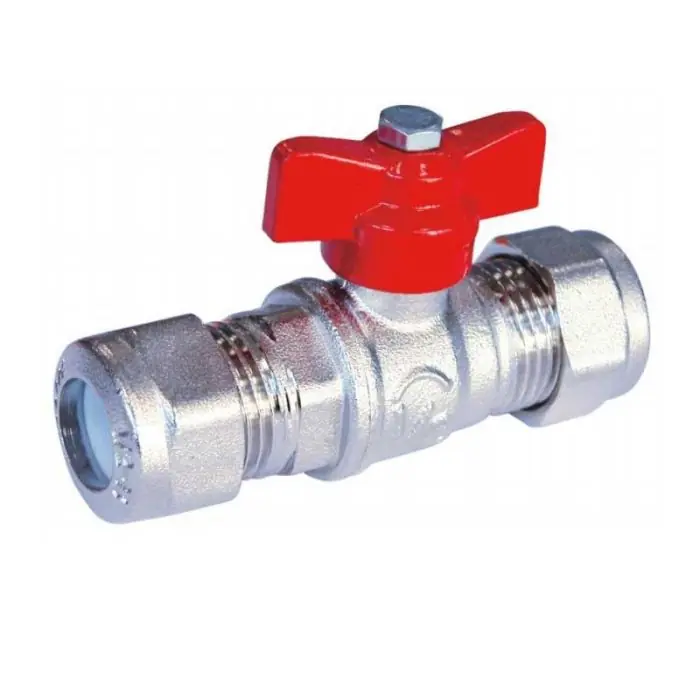

Vanne à sphéro-conique mâle mâle pour tube cuivre Ø16 – Sferaco
La vanne à sphéro-conique assure une fermeture hermétique du circuit. Son système repose sur une bille, ajustée avec précision, garantissant une étanchéité parfaite et un maniement fluide. Ce type de vanne est spécifiquement conçu pour être raccordé à des tubes en cuivre, largement utilisés dans les réseaux sanitaires, de chauffage et de climatisation, en raison de leur excellente conductivité thermique, leur durabilité et leur résistance à la corrosion. Cette est couramment utilisée lisolation de sections de réseau, permettant par exemple de couper larrivée deau dans une partie spécifique dune installation sans perturber lensemble du système.
Données techniques
- Vanne mâle mâle sphéro-conique
- Pour tube cuivre Ø16
- Bille pleine
- Presse étoupe PTFE
- Filetage mâle BSP avec raccords chromés C+ pour cuivre
- Manette papillon courte
- Pour réseaux deau, chauffage sanitaire, climatisation, arrosage et irrigation
- Température mini admissible Ts : + 5°C
- Température maxi admissible Ts : + 90°C
- Pression maxi admissible Ps : 16 bar
Précautions d’usage
- Bien vérifier l’adéquation entre les robinets et les conditions de service réelles (nature du fluide, pression, température)
- Prévoir suffisamment de robinets pour pouvoir isoler les tronçons de tuyauterie ainsi que les appareils automatiques en vue de l’entretien et des réparations.
- Bien vérifier que les robinets installés soient conformes aux différentes normes en vigueur.
- Réaliser les circuits de telle sorte que des manœuvres systématiques de contrôle soient effectuées régulièrement (au moins 2 manœuvres par an)
Instructions de montage
Avant montage des robinets, bien nettoyer la tuyauterie afin d’en éliminer tout objet divers (particulièrement les gouttes de soudure et copeaux métalliques) qui pourraient l’encombrer et qui pourraient venir bloquer la robinetterie.
- Vérifier l’alignement des tuyauteries amont et aval (un alignement imparfait peut entraîner une contrainte importante sur la robinetterie)
- Bien vérifier l’encombrement entre les tuyauteries amont et aval, la robinetterie n’absorbera pas les écarts. Les déformations résultant de cette pratique peuvent entrainer des problèmes d’étanchéité, des difficultés de manœuvre, et même des ruptures. En conséquence, présenter l’appareil en position pour bien vérifier les conditions d’assemblage.
- Avant l’assemblage, bien vérifier la propreté des filetages et taraudages.
- Caler provisoirement les tronçons de tuyauterie qui n’ont pas encore leur support définitif. Ceci pour éviter d’appliquer sur la robinetterie des contraintes importantes.
- es longueurs de taraudage étant le plus souvent plus petites que les longueurs théoriques ISO/R7, il est indispensable de limiter la longueur filetée du tube et de bien vérifier que l’extrémité du tube ne vient pas buter en fond de filet.
- Pour létanchéité de lassemblage vanne tuyauterie, il est indispensable dutiliser des produits compatibles avec les exigences de l A.C.S. ( attestation de conformité sanitaire ) : filasse proscrite.
- Positionner de part et d’autre du robinet des colliers de maintien.
- Dans le cas de montage en réseau sanitaire, chauffage ou de climatisation avec tube PER, flexible et autres matériaux de synthèse, il est indispensable de bien maintenir ces tubes et flexibles par des colliers afin d’éviter toutes contraintes sur le robinet (cahier des prescriptions communes de mise en œuvre du CSTB).
- Pour le vissage du robinet, entrainer celui-ci en rotation du côté du vissage exclusivement et seulement sur le 6 pans. Utiliser une clé plate ou une clé à molette et pas de clé à griffes.
- Ne jamais serrer les corps des robinets dans un étau.
- Au vissage du robinet, serrer modérément. Ne pas bloquer avec des rallonges de clé qui pourraient provoquer des ruptures ou des déformations du corps.
- D’une manière générale, pour toute robinetterie bâtiment et chauffage, ne pas dépasser le couple de 30Nm au serrage.
