Description

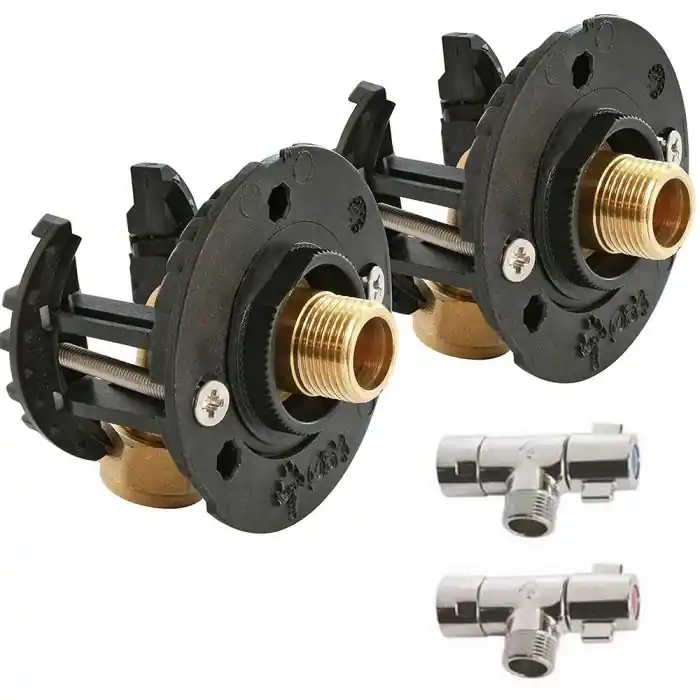

Kit avec robinets – Sortie de cloison FIXOPLAC lavabo/évier – raccord coudé PER à glissement – Mâle 3/8″ (12/17) Somatherm
La sortie de cloison FIXOPLAC pour lavabo ou évier, équipée dun raccord coudé PER à glissement et dun embout mâle 3/8″ (12/17), signée Somatherm, est une solution idéale pour les installations sanitaires modernes. Conçue pour simplifier le raccordement des tuyaux en PER tout en garantissant une étanchéité optimale, elle se distingue par sa robustesse, sa fiabilité, et sa facilité dinstallation. Compatible avec les normes actuelles, cet équipement s’intègre parfaitement dans les cloisons, offrant une finition soignée et durable. Que ce soit pour une rénovation ou une nouvelle construction, la FIXOPLAC répond aux exigences des professionnels comme des particuliers soucieux de qualité et de praticité.
Caractéristiques de la sortie de cloison
- Applications : évier et lavabo
- Raccordement : à glissement
- Pour plaque de plâtre standard ou hydrofuge 9,5 à 25 mm
- Raccord : coudés
- Type : Mâle
- Filetage : 3/8″ (12/17)
- Diamètre du tube PER : Ø12
- Module double
- Diamètre de perçage Ø67 mm
- Conforme aux exigences de la RT2020/2012
- Gabarit de pose sur emballage
- Raccords avec certificat NF 81345
- Livré avec rosaces de finition chromées et 2 robinets d’arrêt sous lavabo
Performances
- Mâchoires métalliques pour plus de rigidité
- Module monobloc avec vis pré-montées
- Pose en moins de 5 min. Temps de pose constaté par Huissier de Justice suivant procès-verbal du 20.05.2016
- Visitables : modules qui rendent linstallation accessible pour la maintenance. La garantie décennale nest donc pas engagée (garantie RC suffisante).
- Bouchon test inclus, permet de vérifier l’étanchéité du raccord lors de la mise en oeuvre du Fixoplac
- Raccordement à sertir : profil matrice H, U et RF
Prescription de pose
- Avant l’installation, il est impératif de nettoyer les tuyauteries de l’installation. Contrôler la pression de l’eau : maxi 4 bar, au-delà, prévoir la pose d’un réducteur de pression en tête de l’alimentation générale.
- Ce raccord est prévu pour fonctionner avec de l’eau douce ; en cas d’eau calcaire, prévoir un traitement de l’eau.
- L’installation de ce raccord doit être effectuée sans aucune traction mécanique (dilatation ou manque de supportage).
- Le raccord ne doit pas subir de contraintes mécaniques; vérifier l’alignement des tuyauteries.
- Adapter le couple de serrage pour ne pas détériorer les tarauds: 30 N.mètre max.
- Pour réaliser l’étanchéité du raccord, privilégier le PTFE ou la pate anaérobie.
- L’usage de la filasse avec de la pate à joint est proscrite.
- Finaliser le serrage de l’écrou de maintien du raccord à l’aide d’une pince ou d’une clé (serrer modérément).
- L’installation et l’utilisation de ce raccord doivent être conformes aux règles de l’art, DTU, et réglementations en vigueur.
- Les bouchons tests servent, uniquement, à vérifier l’étanchéité du raccord, pendant la phase du montage du Fixoplac (ne pas excéder une durée de test de plus de 10 mn). En aucun cas, ces bouchons tests ne peuvent être utilisés pour la réalisation du test d’étanchéité de l’installation (DTU 60.1.).
