Description

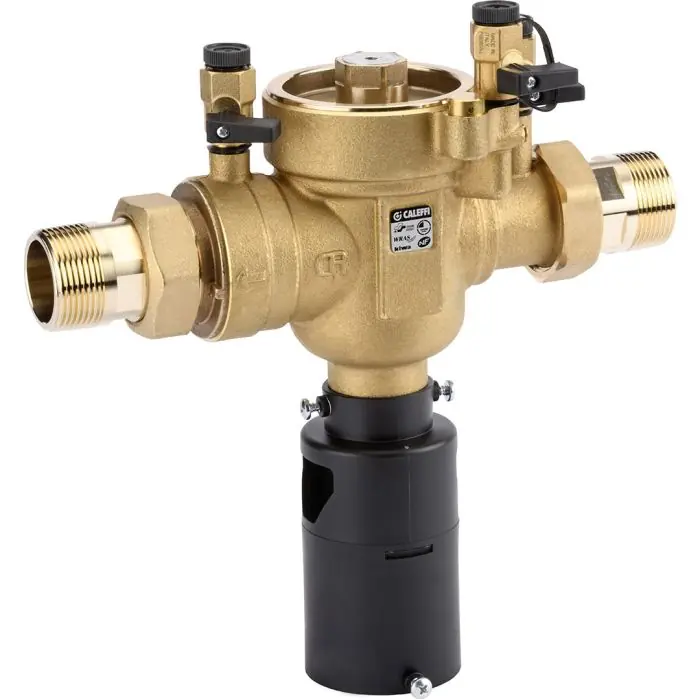

Disconnecteur à zone de pression réduite contrôlable horizontal – Mâle Mâle 1/2″ (15/21) – PN 10 – Sferaco
Disconnecteur Scudo à zone de pression réduite contrôlable BA 574 pour la protection des réseaux deau potable. Certification NF avec garantie 10 ans, montage horizontal uniquement. Avec robinets de prise de pression DN1/4″. Pour la protection des eaux jusquà la catégorie 4 (selon la norme EN1717).
Caractéristiques techniques
- Dimensions : DN 1/2″ (15/21)
- Raccordement : Mâle, mâle BSP
- Température Mini : +5°C
- Température Maxi : +65°C
- Pression Maxi : 10 bbar
- Caractéristiques : Avec robinets de prise de pression DN 1/4″ (8/13) Contrôlable
- Avec raccords union mâle
- Matière : Corps Bronze
- Respecter le sens de passage (indiqué sur le corps par une flèche)
- Montage horizontal
- Faibles pertes de charge
- Pour protection des réseaux deau potable
Pièces détachées
Clapet Amont pour disconnecteur BA 574 – 1/2″ (15/21)
Clapet Aval pour disconnecteur BA 574 – 1/2″ (15/21)
Obturateur Central pour disconnecteur BA 574 – 1/2″ (15/21)
Phénomène de reflux
Leau potable transportée par le réseau deau public peut subir des pollutions dangereuses, causées par le reflux de fluide contaminé provenant des installations directement raccordées sur le réseau principal. Ce phénomène, appelé inversion du sens de lécoulement, se produit lorsque :
- A) la pression du réseau public est inférieure à la pression du circuit dérivé (siphonage inverse). Cette situation peut se produire à la suite dune rupture de la conduite damenée deau ou à la suite de prélèvements importants de la part dautres usagers
- B) la pression augmente dans le circuit dérivé (contre-pression) à la suite par exemple dentrée deau pompée dans un puits.
Évaluation du risque
Vu le caractère dangereux du phénomène et les recommandations dictées par la norme, il est nécessaire d’évaluer le risque de pollution par retour en fonction du type dinstallation et des caractéristiques du fluide quelle transporte. Le résultat de cette évaluation, réservée à un technicien et à lorganisme de distribution de leau, permettra de choisir le dispositif de protection approprié. Installer ce dernier sur les points du réseau de distribution présentant un risque réel de reflux dangereux pour la santé humaine. Cette protection peut être concrétisée à travers lutilisation dun disconnecteur hydraulique sur les points critiques le long du circuit, sur lentrée du réseau public ou sur le réseau intérieur de distribution. Il empêchera le retour deau polluée sur toutes les installations pour lesquelles la connexion directe au réseau, public ou intérieur, est reconnue comme dangereuse.
Les disconnecteurs doivent être installés par du personnel qualifié conformément à la réglementation en vigueur. Le disconnecteur doit être monté après une vanne darrêt en amont et un filtre nettoyable avec robinet de vidange, une autre vanne darrêt doit être montée en aval. Le groupe doit être monté dans un endroit accessible, dont les dimensions permettent déviter tout risque dimmersion causé par les inondations accidentelles. Lappareil doit être monté à lhorizontale. Lentonnoir de vidange conforme à la norme EN 1717 doit être raccordé sur la tuyauterie de raccordement aux égouts. Avant de monter le disconnecteur et le filtre, nettoyez la tuyauterie avec un jet deau à gros débit. Pour protéger le réseau public, le disconnecteur doit être monté après le compteur deau, alors que pour protéger les distributions à usage sanitaire dans le réseau interne il faut le monter à la limite des zones dans lesquelles une pollution peut se produire, par exemple: chauffages centralisés, irrigation des jardins, etc.
Normalisations
- Fabrication suivant la norme ISO 9001 : 2015 et ISO 14001 : 2015
- DIRECTIVE 2014/68/EU : Produits exclus de la directive (Article 1, § 2.b)
- Attestation de conformité sanitaire ACS N° 19 ACC LY 219
- Conception suivant la norme NF EN 12729
- Groupe acoustique I jusquau DN 11/4
- Disconnecteur conforme à la norme NF045 Documents techniques n°1 et 3
- Filetage mâle BSP cylindrique suivant la norme ISO 228-1 pour le DN 1/2″ (15/21)
Entretien courant
Le disconnecteur est un appareil de sécurité sanitaire qui doit être contrôlé régulièrement. Le premier signe de mauvais fonctionnement, généralement provoqué par la présence de corps étrangers (sable ou autres impuretés) est la fuite permanente au niveau de la décharge. Cette fuite nest quun premier signal dalarme et ne met absolument pas en péril la sécurité du disconnecteur, mais il faut cependant démonter et nettoyer lappareil et le filtre en amont. Une méthode rapide de contrôle (demandant moins de 15 minutes) est indiquée sur le tableau qui suit. N.B. En cas de fuite au niveau de la décharge nous conseillons de provoquer, pendant quelques minutes, un fort débit en ouvrant un ou plusieurs robinets: cette opération suffit souvent à chasser les corps étrangers éventuels et à rétablir le bon fonctionnement.
Instructions de montage
- Avant montage des disconnecteurs, bien nettoyer la tuyauterie afin déliminer tous objets divers (particulièrement les gouttes de soudure et copeaux métalliques) qui pourraient lencombrer ou viendraient empêcher le bon fonctionnement des disconnecteurs.
- Vérifier lalignement des tuyauteries amont et aval (un alignement imparfait peut entraîner une contrainte importante sur les disconnecteurs).
- Installer un robinet en amont et en aval du disconnecteur pour faciliter les opérations de maintenance.
- Installer un filtre entre le robinet amont et le disconnecteur pour empêcher le passage de particules solides.
- Bien vérifier lencombrement entre les tuyauteries amont et aval, le disconnecteur nabsorbera pas les écarts. Les déformations résultant de cette pratique peuvent entraîner des problèmes détanchéité, un mouvement incomplet de lobturateur et même des ruptures. En conséquence, présenter lappareil en position pour bien vérifier les conditions dassemblage.
- Avant lassemblage, bien vérifier la propreté des filetages et taraudages.
- Caler provisoirement les tronçons de tuyauterie qui nont pas encore leur support définitif. Ceci pour éviter dappliquer sur le clapet des contraintes importantes.
- Les longueurs de taraudage étant le plus souvent plus petites que les longueurs théoriques ISO/R7, il est indispensable de limiter la longueur filetée du tube et de bien vérifier que lextrémité du tube ne vient pas buter en fond de filet.
- Pour létanchéité de lassemblage clapet tuyauterie, il est indispensable dutiliser des produits compatibles avec lexigence de lA.C.S (attestation de conformité sanitaire.
- Sassurer que le raccord de décharge est bien relié au réseau dévacuation.
- Respecter les côtes de pose
- Remplir la fiche de mise en service normalisée
