Description

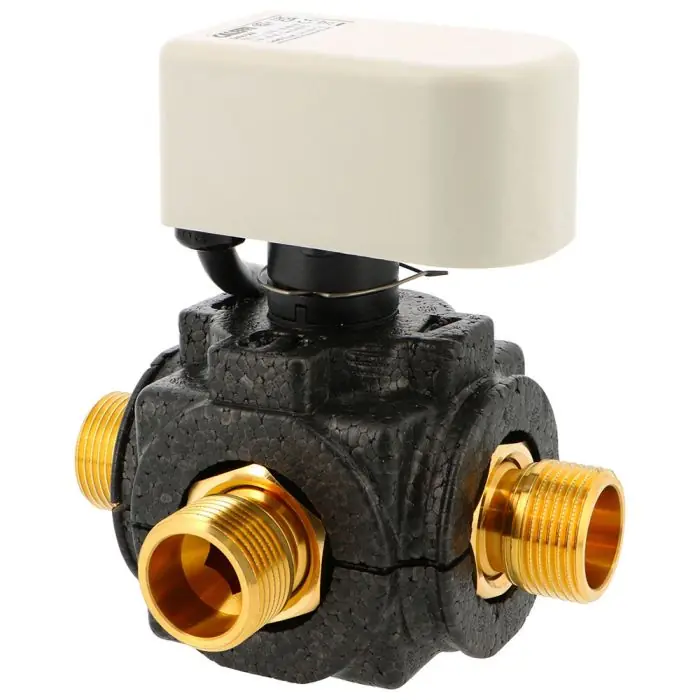

Vanne de zone motorisée chauffage et rafraîchissement ouverture 10 secondes 3 voies Mâle 1″ (26/34) – Thermador
La vanne directionnelle motorisée incarne l’innovation dans le domaine des systèmes de chauffage et de climatisation, offrant une solution automatisée pour dévier le fluide de manière précise au sein des installations. Son utilisation trouve une pertinence particulière dans les environnements complexes où le contrôle hydraulique est essentiel. Dotée de performances hydrauliques de haut niveau, cette vanne directionnelle motorisée excelle dans la régulation du flux, contribuant ainsi à une efficacité optimale des systèmes de chauffage et de climatisation. Sa conception intelligente, caractérisée par des dimensions réduites, offre une flexibilité d’installation appréciable, s’adaptant aux contraintes d’espace tout en préservant des performances exceptionnelles. L’un des atouts majeurs de cette vanne réside dans sa voie commune en position frontale, une caractéristique qui la distingue dans les installations de climatisation et de pompes à chaleur impliquant la production d’eau chaude sanitaire. Grâce à cette configuration, la vanne assure un cheminement fluide du fluide, optimisant ainsi la distribution pour répondre aux besoins spécifiques de chauffage et de refroidissement. La motorisation de la vanne apporte une automatisation bienvenue, permettant un contrôle précis et rapide du débit. Cette fonctionnalité s’avère particulièrement avantageuse dans les systèmes où la réactivité aux variations de demande est cruciale, garantissant ainsi un ajustement continu en temps réel pour maintenir des conditions thermiques idéales.
Données techniques
Corps de vanne
- Corps : laiton EN 12165 ADZ CW602N-M
- Sphère : laiton EN 12165 ADZ CW617N
- Joint sphère : PTFE avec joint torique en EPDM
- Joint axe de commande : double joint torique en EPDM
- Joint raccords unions : joint torique en EPDM
Servomoteur
- Capot de protection : polycarbonate auto extinguible
- Coloris : gris RAL 9002
Performances
Corps de vanne
- Fluides admissibles : eau, eaux glycolées
- Pourcentage maxi de glycol : 50%
- Pression maxi d’exercice : 10 bar
- Plage de température d’exercice : -5 / +110 °C
- Pression différentielle maximale : 10 bar
- Raccordements : Raccords unions 1″ M (ISO 228-1)
Servomoteur
- Moteur synchrone
- Alimentation électrique : 230 V – 50/60 Hz
- Puissance absorbée : 4 VA
- Pouvoir de coupure contact auxiliaire : 0,8 A (230 V)
- Indice de protection : IP 44 (axe de commande vertical) et IP 40 (axe de commande horizontal)
- Plage de température ambiante : 0 / +55 °C
- Couple de démarrage dynamique : 8 N·m
- Longueur du câble d’alimentation : 100 cm
- Conformité : EN 60730-1EN 60730-2-14 2014/35/CE2014/30/CE
Coque d’isolation
- Matériau : lPPE expansé à cellules fermées
- Densité : 40 kg/m3
- Conductivité thermique : 0,037 W/(m·K) (à 10 °C)
- Réaction au feu (DIN 4102-1) : classe B2
