Description

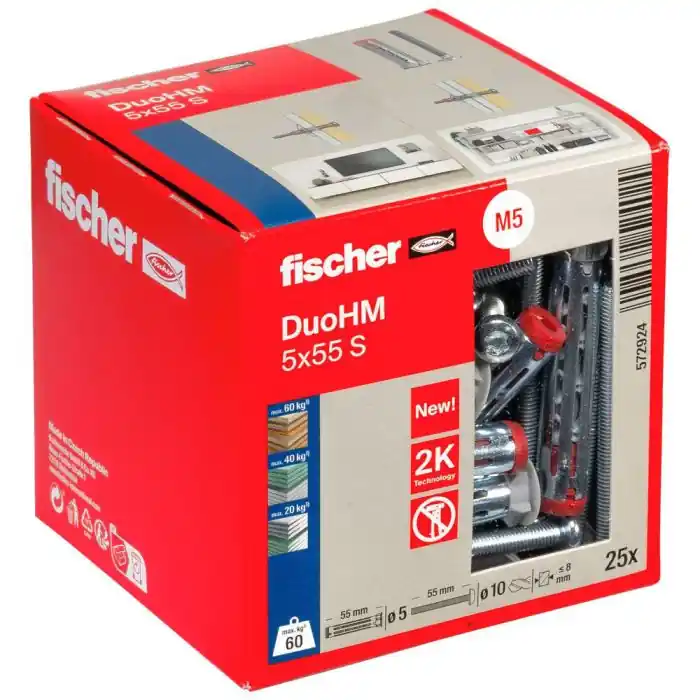

Boîte de 25 chevilles métallique DuoHM 5 x 55 mm avec vis cyclindrique TX – Fischer
La cheville pour corps creux DuoHM convient pour toutes les épaisseurs de plaques de 9,5 à 30 mm avec une seule longueur. Grâce à la combinaison unique de nylon et de métal, la DuoHM permet des charges élevées et une flexibilité maximale dans tous les matériaux de construction en plaque. La bague métallique se plie derrière le matériau de construction et appuie sur l’arrière du panneau, tandis que la partie en plastique se noue dans le panneau. La DuoHM s’installe rapidement et facilement à l’aide d’une visseuse sans fil, sans outil de montage supplémentaire. Cela permet de réduire le temps d’installation jusqu’à 50 % par rapport aux chevilles traditionnelles. Grâce au filetage métrique de la cheville, l’objet fixé peut être vissé et dévissé plusieurs fois. Outre la vis fournie, la DuoHM peut également être utilisée avec d’autres vis métriques. Les ailettes anti-rotation en nylon protègent la surface du matériau de construction contre les dommages et permettent ainsi de ne pas abîmer la plaque. La fixation pour corps creux fischer DuoHM convient à la fixation déclairages, de tableaux et d’étagères légères en intérieur.
Données techniques
- Diamètre nominal du foret : 10 mm
- Profondeur de perçage minimale : 55 mm
- Longueur de cheville : 55 mm
- Dimensions de la vis : 5 x 55 mm
- Épaisseur de plaque : 9,5 – 30 mm
- Empreinte : TX25
- Épaisseur maxiamle de la pièce à fixer : 8 mm
- dimension mini. de la cavité : 45 mm
- Contenu : 25 chevilles DuoHM 5×55 + 25 vis M5x55
- Applications : cadres, supports TV, lampes, étagères, tringles à rideaux, miroirs
- Matériaux : plaques de plâtre, panneaux OSB, panneaux agglomérés, panneaux contreplaqués, parpaing, hourdis
Instructions de montage
- La DuoHM convient pour les épaisseurs de plaques de 9,5 à 30 mm.
- La technologie bi-matières garantit des charges élevées.
- La partie en nylon forme un noeud dans le trou de perçage.
- La partie métallique se déploie à larrière de la plaque.
- Linstallation est terminée lorsque le couple de serrage est clairement perceptible et lorsque la partie métallique est entièrement plaquée contre le panneau.
- Grâce au filetage métrique interne, la vis peut être dévissée et revissée plusieurs fois.
- La DuoHM convient également dans le parpaing et lhourdis.
Avantages de la DuoHM
- La DuoHM sinstalle facilement et rapidement à laide dune visseuse et sans pince. Le temps dinstallation est réduit de 50% par rapport aux chevilles pour plaques standards.
- La technologie bi-matières garantit des charges élevées. La partie métallique se déploie à larrière de la plaque en même temps que le nylon forme un noeud dans le trou de perçage.
- Une seule longueur de cheville convient pour toutes les épaisseurs de plaques de 9,5 à 30 mm pour plus de simplicité.
- Grâce au filetage métrique interne, la vis peut être dévissée et revissée plusieurs fois sil est nécessaire de modifier lobjet à fixer.
- Les ailettes anti-rotation assurent une installation correcte de la cheville et permettent de ne pas endommager la plaque.
- La collerette réduite permet une fixation discrète derrière lobjet à fixer.
