Description

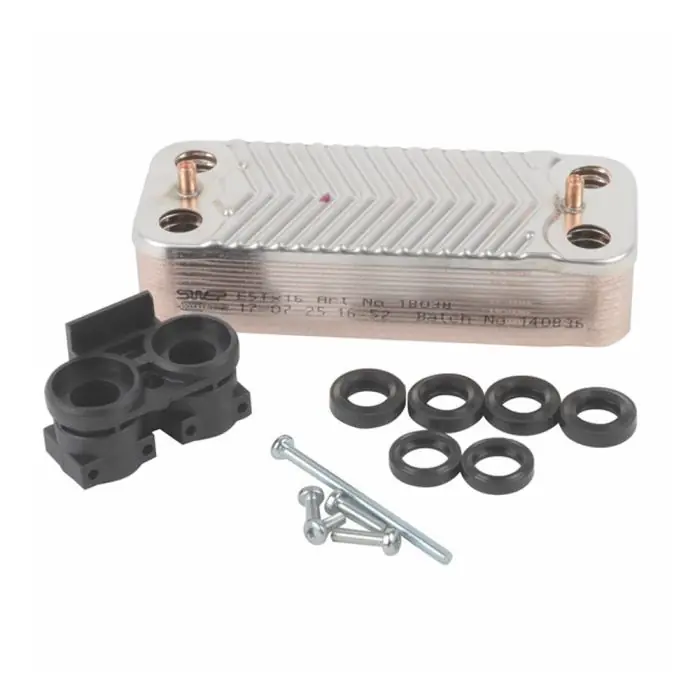

Échangeur sanitaire 16 plaques
Cet échangeur sanitaire à 16 plaques est conçu pour remplacer la pièce d’origine sur une sélection de chaudières murales à gaz.
Il a pour fonction de réaliser le transfert thermique entre le circuit primaire (chauffage), dont l’eau est chauffée par le corps de chauffe, et le circuit secondaire (eau chaude sanitaire). Le passage des fluides au travers des 16 plaques permet l’échange de calories qui élève la température de l’eau sanitaire pour son utilisation aux différents points de puisage (douche, robinets).
Cet échangeur à plaques est vendu avec 6 joints toriques, utiles pour assurer l’étanchéité entre la tuyauterie et l’échangeur sanitaire lui-même.
Pour s’assurer que vous ayez tout pour bien faire le dépannage, des vis sont fournies au cas où l’installation de la pièce détachée serait plus compliquée que prévu.
Caractéristiques techniques
Information relative à la sécurité :
Avant toute intervention, couper l’alimentation de l’appareil ainsi que les circuits hydrauliques et gaz.
Référence Chaffoteaux : 61302409-01
Compatible avec :
- HYXIA 28CF
- HYXIA 23VMC, HYXIA 23CF, HYXIA 23 FF, HYXIA 28FF
- PRIMAXIA 24CF
- NIAGARA DELTA 24 FF N FR, NIAGARA DELTA 30 FF N FR
- PRIMAXIA 24FF
- PRIMAXIA 24VMC
- NIAGARA DELTA 24 VMC N FR, NIAGARA DELTA 28 CF N FR
- HYXIA II 24 FF N FR, HYXIA II 24 CF N FR
- NIAGARA DELTA 28 FF N FR
- CALYDRA 2.23FF, CALYDRA 23 FF, CALYDRA 28FF, CALYDRA 28 CF, CALYDRA 23 CF, CALYDRA 2.28CF, CALYDRA 2.28FF, CALYDRA 23 VMC, CALYDRA 2.23VMC, CALYDRA 2.23CF
- ALUDRA DELTA 28 CF N FR, ALUDRA DELTA 24 FF N FR, ALUDRA DELTA 24 VMC N FR
- NIAGARA DELTA 24 CF P, NIAGARA DELTA 24 FF P, NIAGARA DELTA 24 VMC P, NIAGARA DELTA 28 CF N, NIAGARA DELTA 28 CF P, NIAGARA DELTA 28 FF P, NIAGARA DELTA 30 FF P, NIAGARA DELTA 28 CF N
- ACO B 24 BFFI, ACO B 35 BFFI
- CALYDRA DELTA 24 FF N FR
- NIAGARA DELTA 24 VMC N FR
- ALUDRA DELTA 24 VMC N FR, ALUDRA DELTA 24 CF N FR, ALUDRA DELTA 24 FF N FR, ALUDRA DELTA 28 CF N FR
- AMPHORA DELTA 24 VMC NAT FR, AMPHORA DELTA 24 CF NAT FR, AMPHORA DELTA 24 FF NAT FR, AMPHORA DELTA 28 FF NAT FR
- CALYDRA DELTA 28 CF N FR
- CALYDRA GREEN 24 N FR, CALYDRA GREEN 30 N FR
- CALYDRA 2.23CF, CALYDRA 2.23FF, CALYDRA 2.23VMC, CALYDRA 2.28CF, CALYDRA 2.28FF, CALYDRA 23 CF, CALYDRA 23 FF, CALYDRA 23 VMC, CALYDRA 28 CF, CALYDRA 28FF
- CALYDRA DELTA 24 CF N FR
- HYXIA 23FF
- HYXIA II 24 CF N FR, HYXIA II 24 FF N FR, HYXIA II 24 VMC N FR, HYXIA II 28 FF N FR
- HYXIA 23CF, HYXIA 23 FF, HYXIA 23VMC, HYXIA 28CF, HYXIA 28FF
- MIRA GREEN 24 NAT (FR/BE), MIRA GREEN 30 NAT (FR/BE)
- NIAGARA DELTA 24 CF NAT, NIAGARA DELTA 28 FF N FR, NIAGARA DELTA 30 FF N FR, NIAGARA GREEN 24 NAT FR, NIAGARA GREEN 35 NAT FR, NIAGARA DELTA 24 FF N FR, NIAGARA DELTA 28 CF N FR
- PRIMAXIA 24FF, PRIMAXIA 24CF, PRIMAXIA 24VMC
- ACO B 24/35 BFFI
- ALUDRA DELTA 28 FF N FR
- CALYDRA DELTA 24 VMC N FR, CALYDRA DELTA 28 FF N FR
- MC2 24CF 24FF
- MICROCONDENS 27MFFI
- ALUDRA DELTA 24 CF B/P EU, ALUDRA DELTA 24 CF B/P FR, ALUDRA DELTA 28 CF B/P EU
- ELEXIA COMFORT 24 CF P EU
- MC 2 24 CF N BE, MC 2 24 FF N BE
- MINIMA MX2 24 FF LPG CLOCK, MINIMA MX2 30 FF P GB
- MIRA 30 FF NAT EAA
- PRIMAXIA 24 VMC N FR
