Description

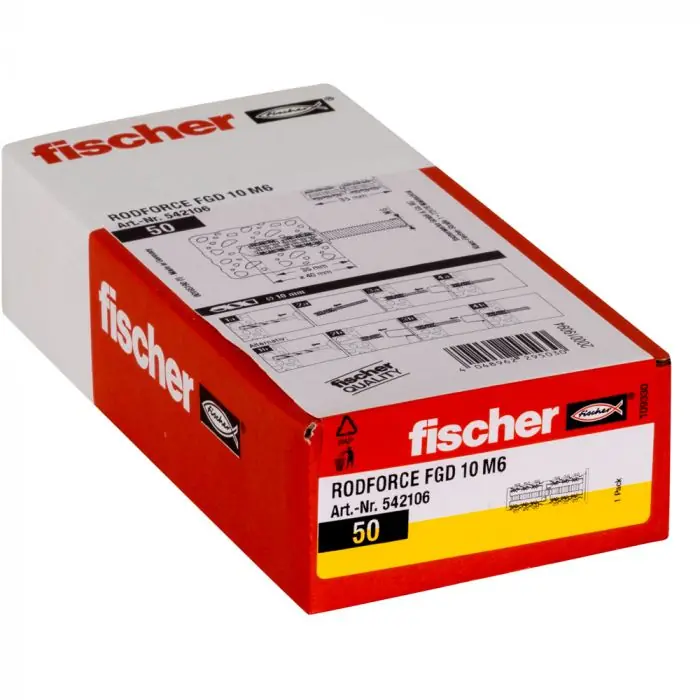

50 chevilles à frapper RODFORCE FGD 10 M6 pour la fixation facile et rapide de tiges filetées – Fischer
La cheville RODFORCE FGD M6x35 est une solution économique pour la fixation de tiges filetées standards dans tous les matériaux de construction pleins.La cheville nylon RODFORCE est installée sans outils spécifiques facilement et simplement avec quelques coups de marteaux. Grâce à un corps court, elle offre un gain de temps lors de la pose et évite de heurter les armatures du béton.La collerette de la cheville sert de repère visuel et garantit que la pose est correcte. Pour assurer une profondeur de pose uniforme, l’extrémité fermée de la cheville sert de point d’arrêt.Elle comprend également un point de rupture permettant denfoncer la tige filetée plus profondément pour un ajustement et un réglage en hauteur.
Données techniques
- Diamètre nominal du foret : 10 mm
- Profondeur de perçage mini. : 40 mm
- Longueur de cheville : 35 mm
Caractéristiques
- Géométrie de cheville innovante pour une fixation rapide et facile de tiges filetées sans outil spécifique.
- Grâce à un corps court, la cheville évite de heurter les barres darmatures du béton et garantit une utilisation en toute sécurité dans le béton armé.
- Les crans à lintérieur de la cheville se verrouillent avec les filets de la tige filetée, permettant lancrage de tous les filetages métriques standards
- La collerette de la cheville sert de repère visuel et garantit que la pose est correcte.
- Contrôle et réglage faciles : Vérification de la profondeur de pose grâce à l’extrémité fermée de la cheville.
Avantages
- Grâce à sa géométrie innovante, la cheville RODFORCE assure un ancrage rapide, facile et parfaitement sûr de la tige filetée, sans outil spécifique, et en quelques coups de marteaux seulement.
- Grâce à un corps court, la cheville évite de heurter les barres darmatures du béton et garantit une utilisation en toute sécurité dans le béton armé.
- Lintérieur cranté de la cheville permet de maintenir solidement tous les filetages métriques standard, évitant ainsi à lutilisateur de stocker un large assortiment de tiges filetées.
- Montage sans outil spécifique : Pour la pose 1 marteau suffit.
- La collerette de la cheville sert de repère visuel et garantit que la pose est correcte.
- Contrôle et réglage faciles : lextrémité fermée de la cheville est utilisée comme point darrêt et permet dobtenir une profondeur dancrage homogène de plusieurs points de fixation. Elle comprend également un point de rupture permettant denfoncer la tige filetée plus profondément pour un ajustement et un réglage en hauteur.
Applications et matériaux
Applications
- Suspensions pour tuyaux individuels
- Fixations chauffage et sanitaire
- Colliers pour câbles et tuyauteries
- Plafonniers
- Consoles
- Rails
Matériaux
- Béton
- Brique silico-calcaire pleine
- Brique pleine
Instructions de montage
- En enfonçant la tige filetée au marteau dans la cheville, celle-ci s´expanse dans 4 directions grâce à sa géométrie interne conique.
- La cheville convient pour le montage en attente et peut se mettre en œuvre de deux façons : soit en pré-montant la tige filetée dans la cheville et en enfonçant lensemble au marteau, soit en insérant dabord la cheville dans le forage et ensuite la tige filetée.
- Les crans à lintérieur de la cheville se verrouillent avec les filets de la tige filetée.
- Les crans sur lextérieur de la cheville sexpansent contre les parois du forage.
